Готовый проект: электрощитовое оборудование для капремонта в Гомеле

Мы изготовили полный комплект электрощитового оборудования для двухподъездного трехэтажного дома, который сейчас находится на этапе капитального ремонта.

Задача: Электрика с нуля для безопасности жильцов

Перед нами стояла четкая задача: обеспечить здание новой, полностью соответствующей современным нормам ПУЭ и ТКП, системой распределения и учета электроэнергии. Нам предстояло изготовить:

1. Вводно-распределительное устройство (ВРУ). Это «главный щит» дома, точка прихода мощного кабеля от сетевой компании и «мозговой центр» распределения энергии.

2. Этажные щитки (6 штук). По одному на каждый этаж в каждом подъезде. Именно в них располагаются счетчики электроэнергии квартир и групповые автоматы.

3. Распределительный щит для подъездов. Отвечает за освещение лестничных клеток, чердака, подвала, работу домофона и другие общедомовые нужды.

Наше решение: Индивидуальный подход и надежные компоненты

Мы не используем типовые «коробки». Каждый наш щит — это индивидуальный проект, собранный под конкретные технические условия и пожелания заказчика.

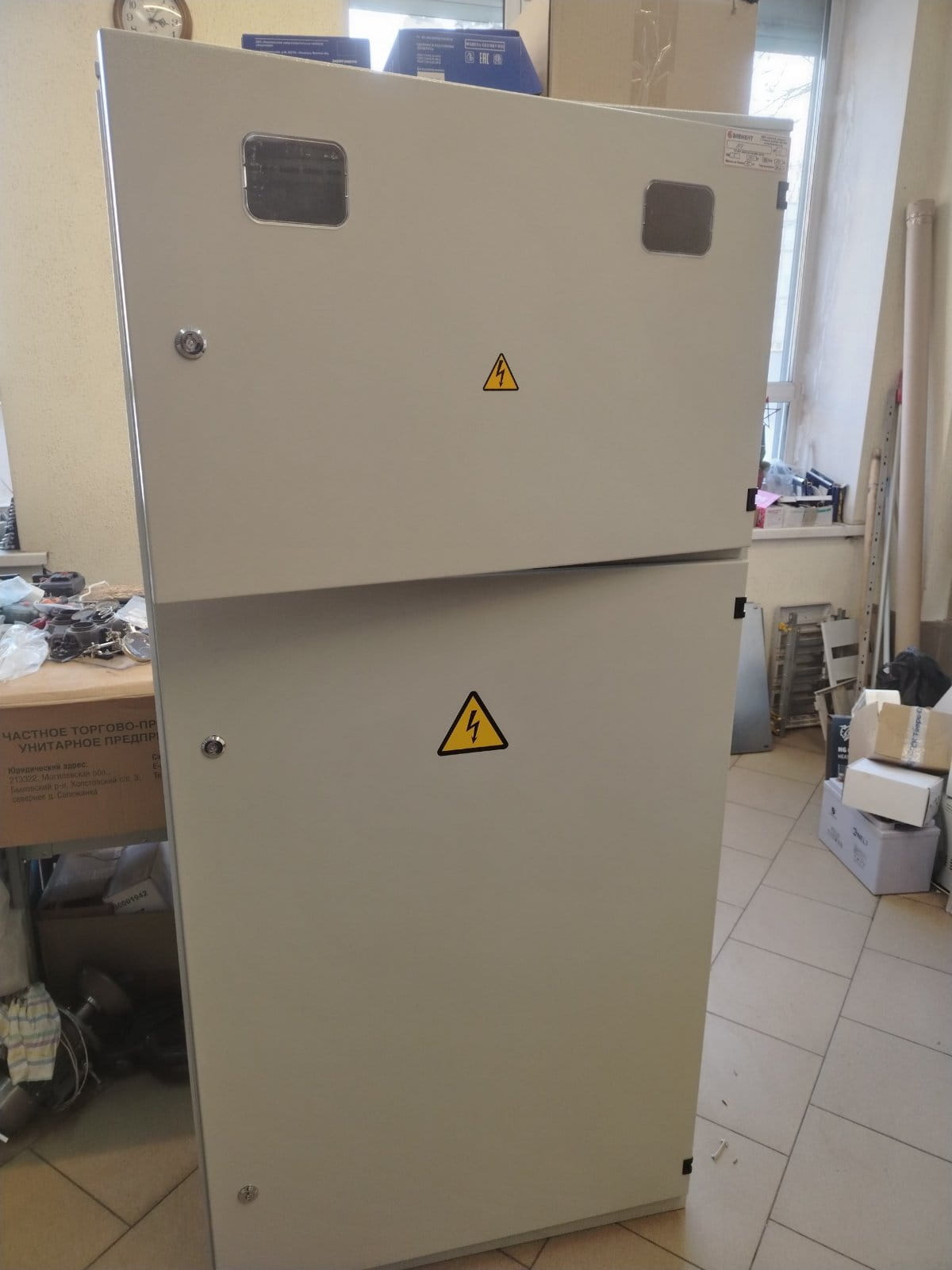

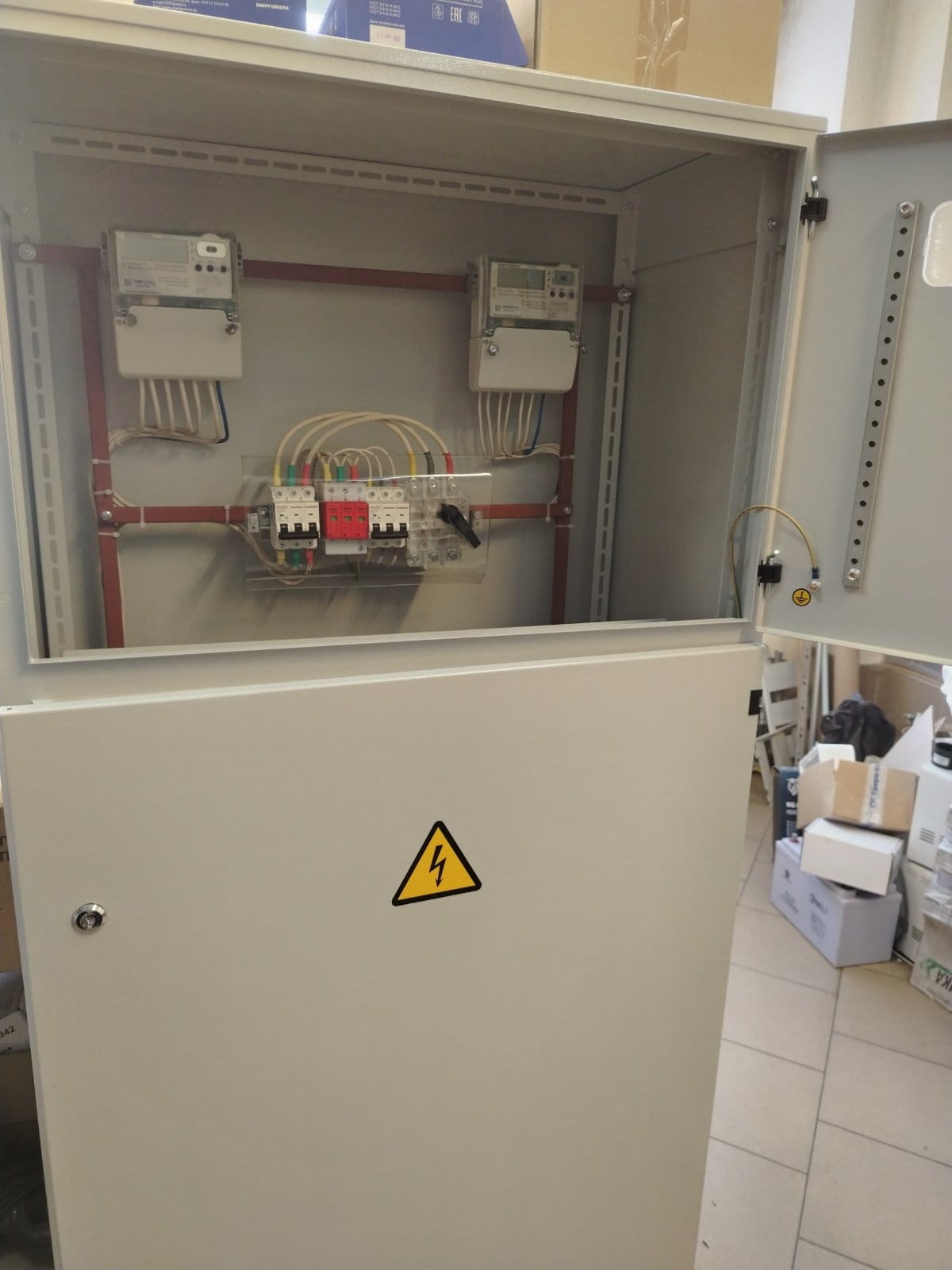

1. ВРУ: Надежность на десятилетия

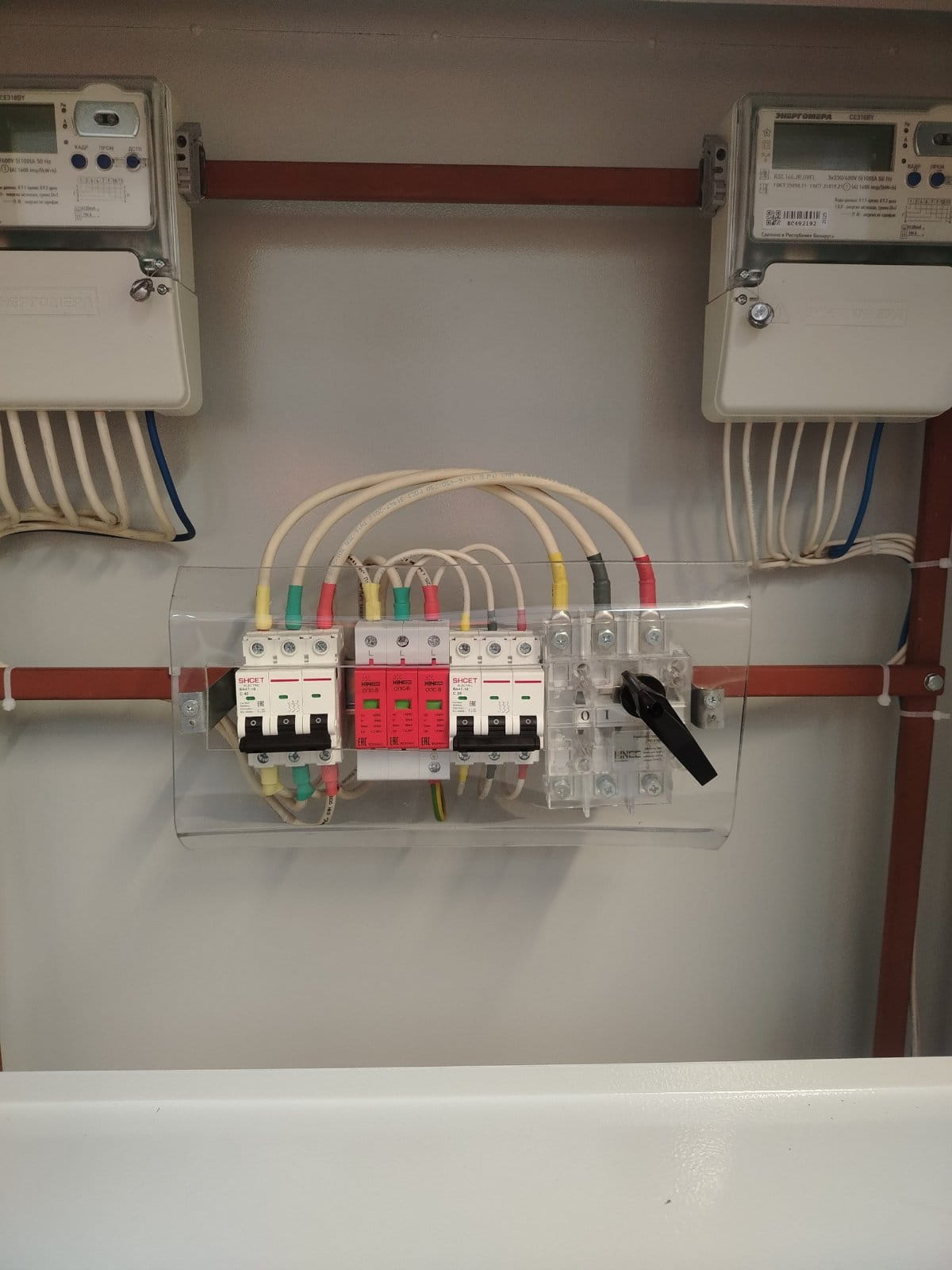

Для ввода мы собрали мощный металлический шкаф с главным рубильником, обеспечивающим полное отключение дома для безопасного обслуживания. Внутри установлены:

• Трехфазные вводные автоматы с необходимым номиналом.

• Счетчик учета общедомового расхода электроэнергии (на отопление, насосы и т.д.).

• УЗИП (Устройство защиты от импульсных перенапряжений). Критически важный элемент! Он защищает всю электронику в доме (от счетчиков до бытовой техники в квартирах) от грозовых разрядов и скачков в сети.

• Система шин (нулевая и заземления) с маркировкой для простоты монтажа электромонтажниками на объекте.

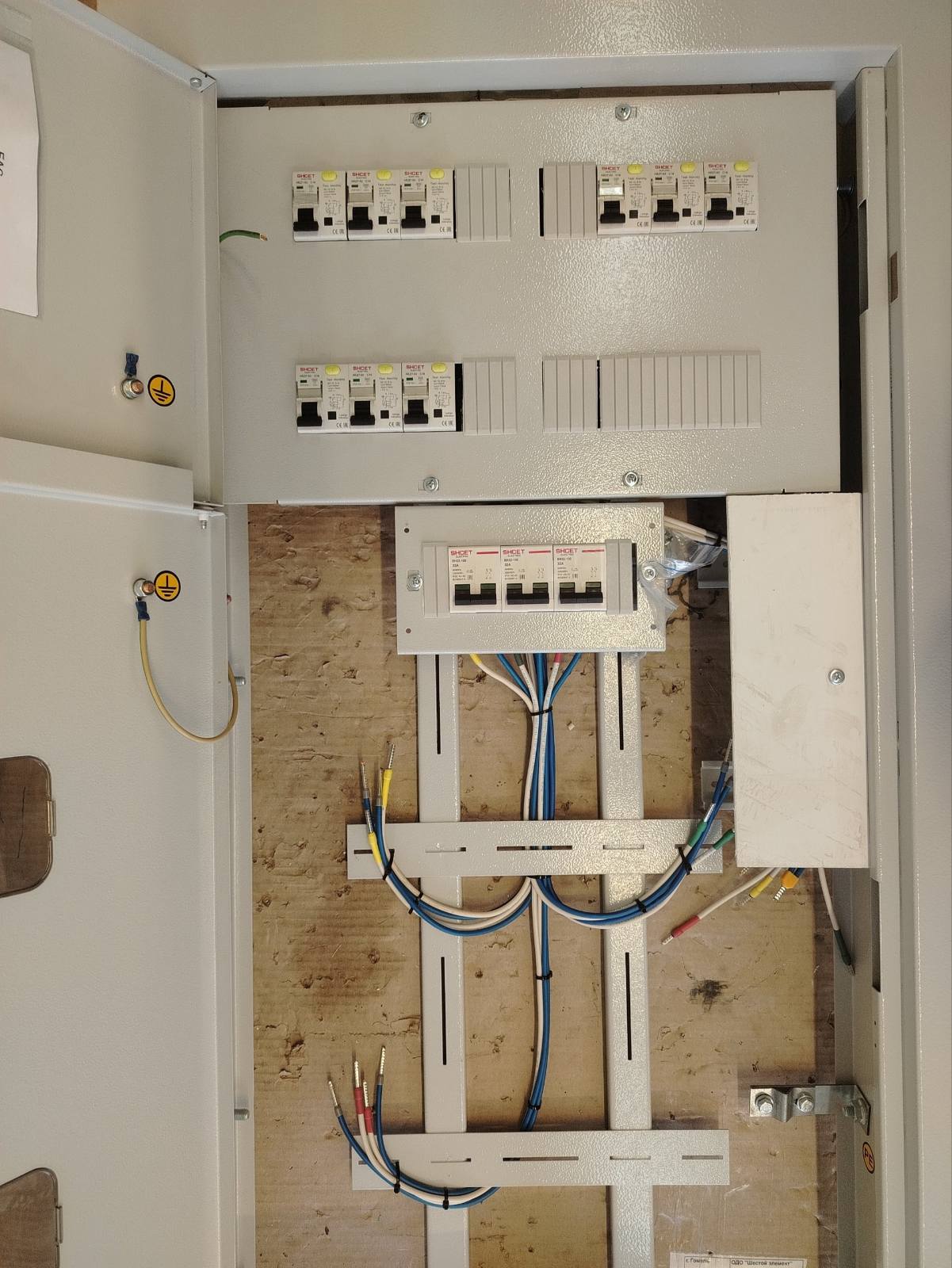

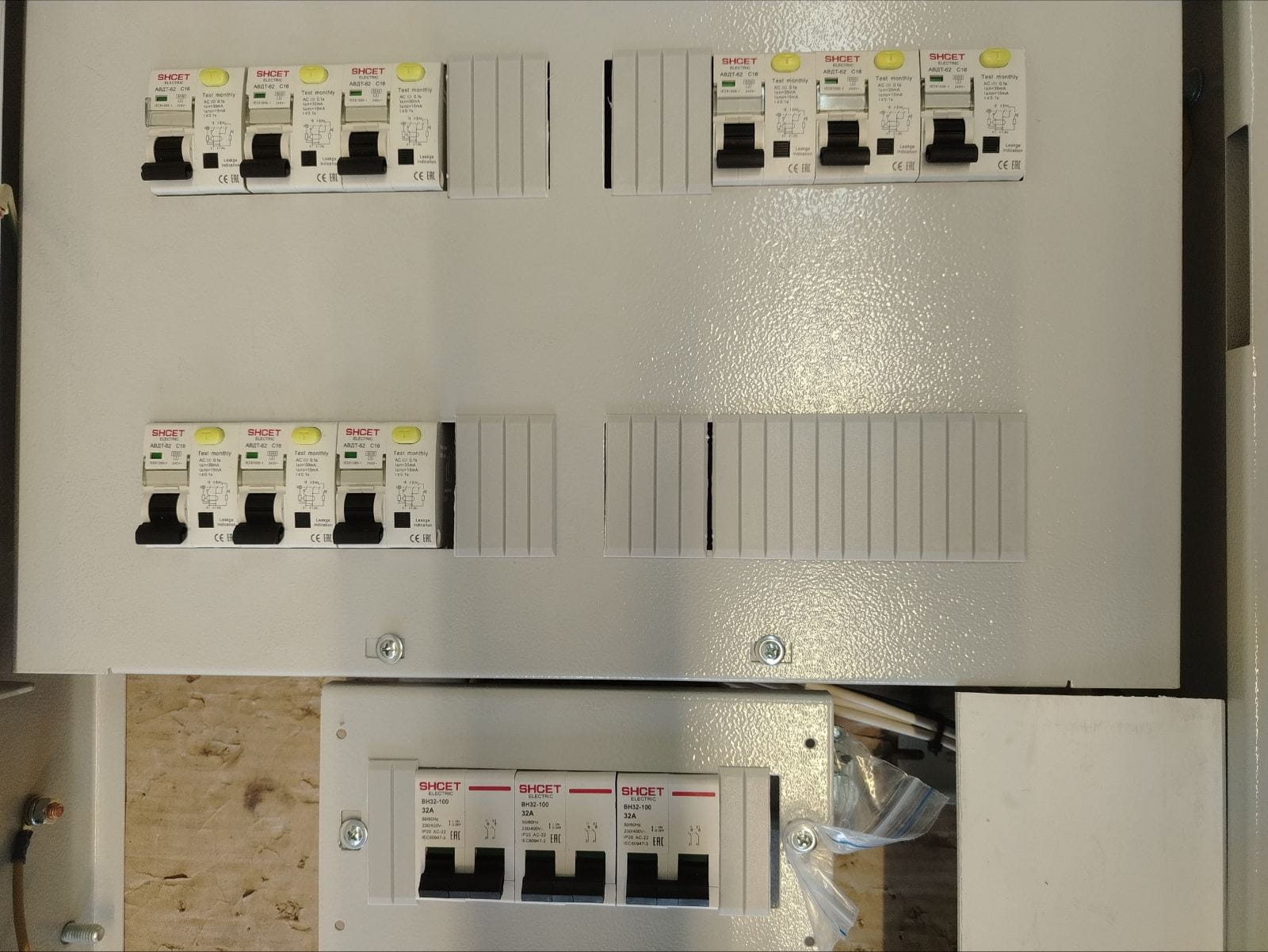

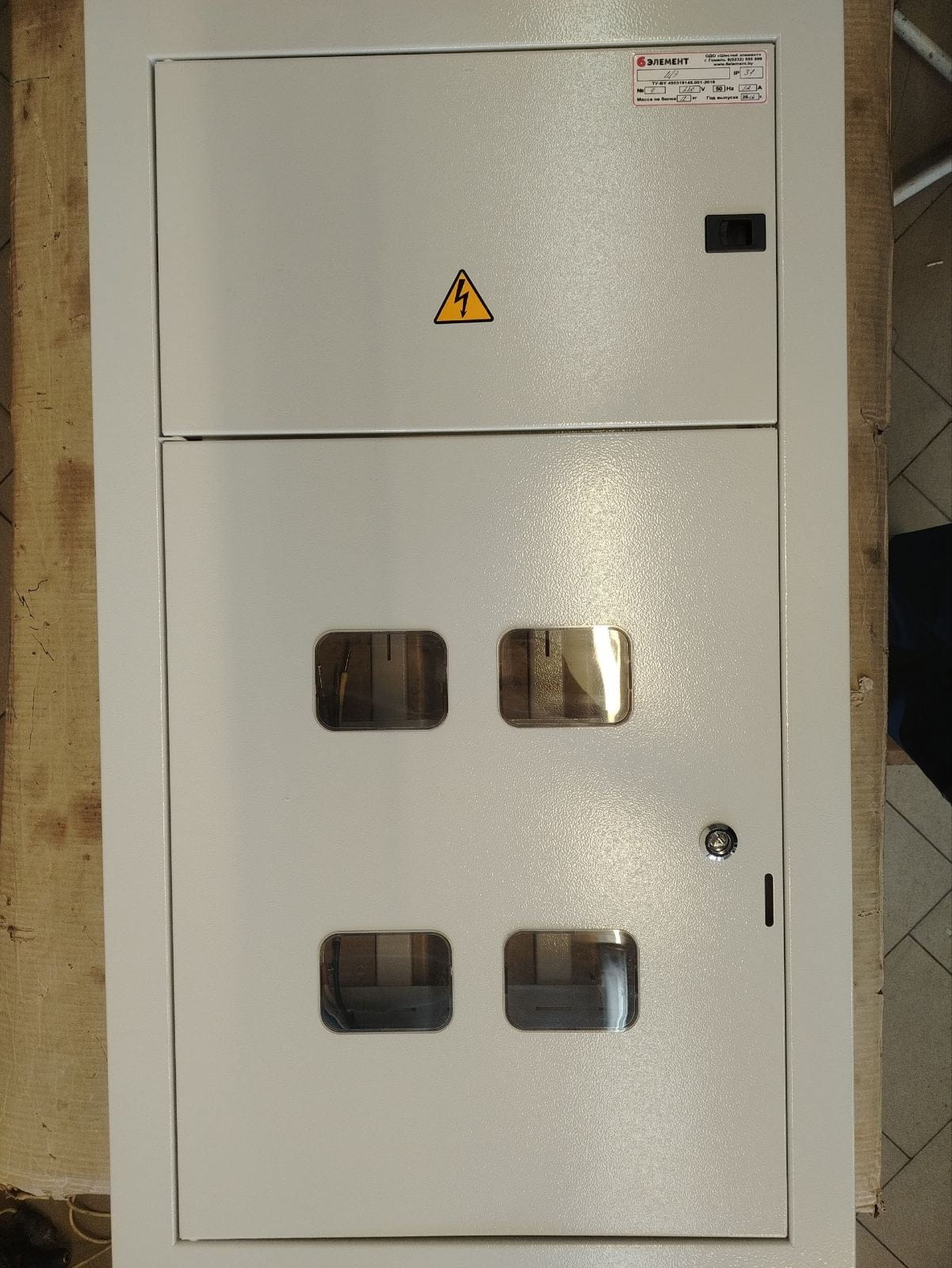

2. Этажные щитки: Удобство для жильцов и управляющей компании

Мы изготовили 6 одинаковых пластиковых щитков увеличенной глубины (для удобства размещения проводов). Каждый из них включает:

• Индивидуальные трехфазные или однофазные счетчики (в зависимости от проекта дома) для каждой квартиры на этаже.

• Групповые автоматические выключатели на каждую квартиру, защищающие розеточные и осветительные линии.

• Противопожарное УЗО на каждую квартиру для повышения уровня защиты от утечек тока.

• Четкую маркировку всех элементов и квартир. Это упростит опломбирование, снятие показаний и устранение неисправностей в будущем.

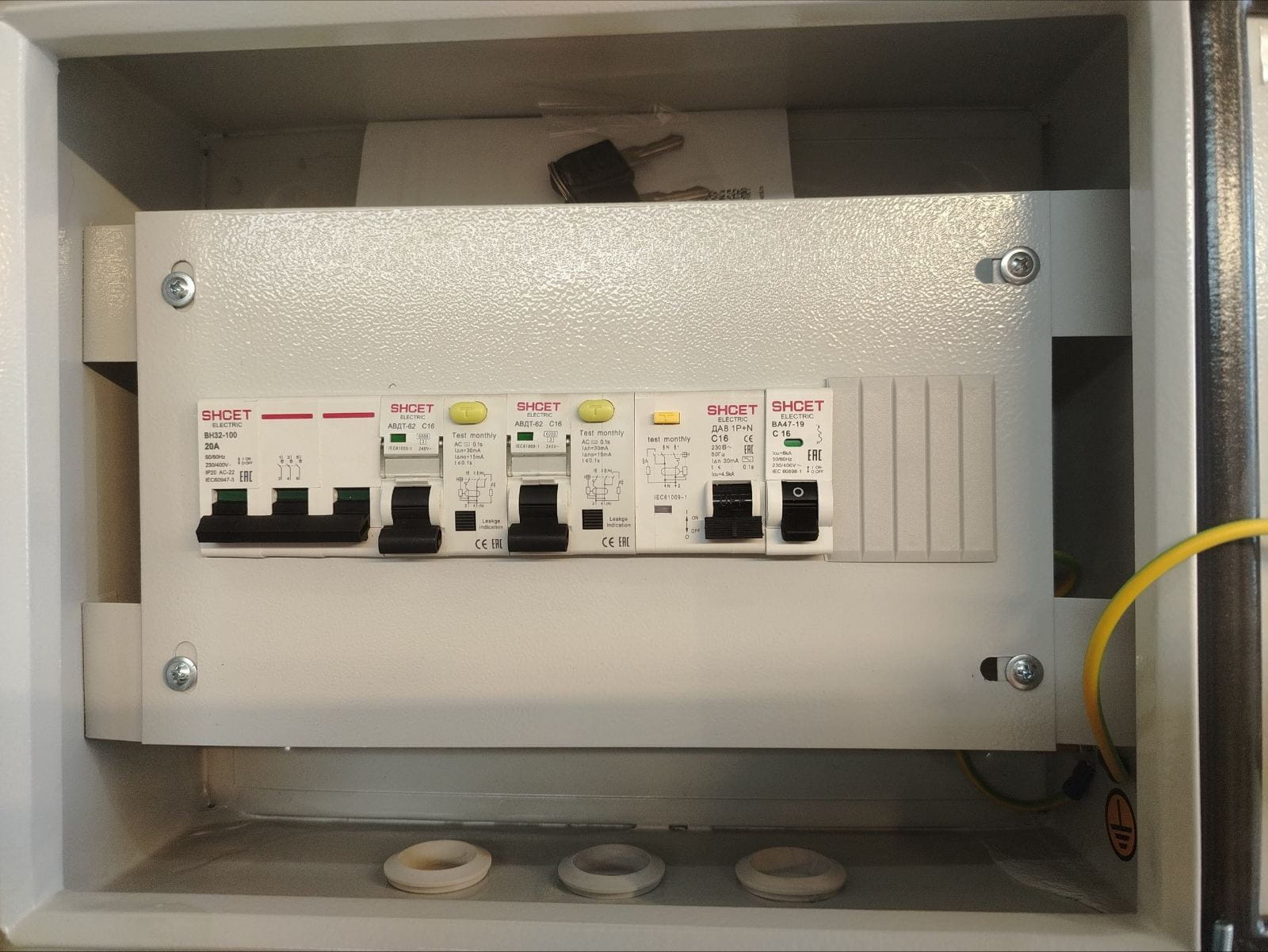

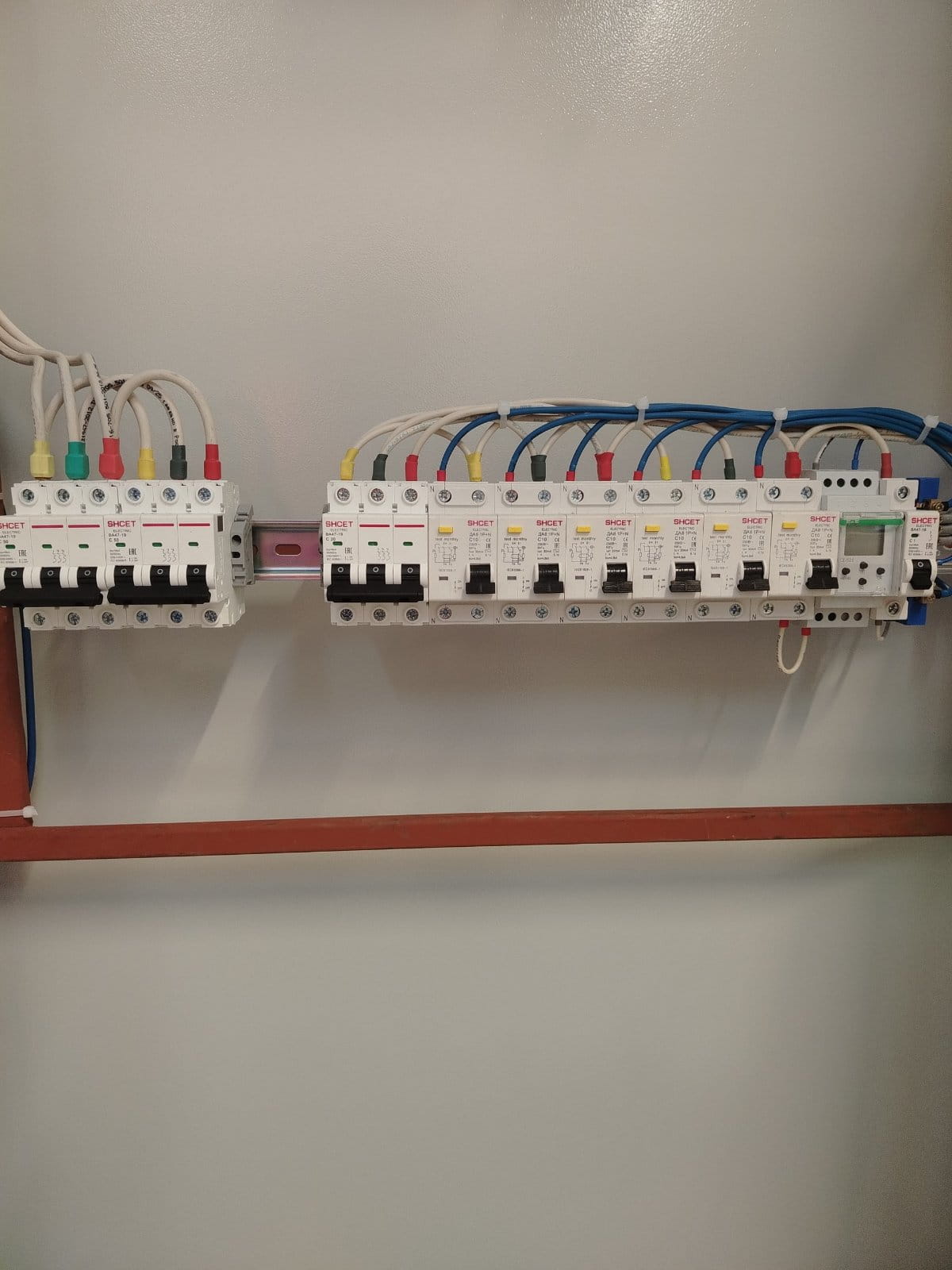

3. Распределительный щит для подъезда: Автоматизация общих пространств

Этот щиток мы собрали на DIN-рейках в собственном каркасе. В нем разместились:

• Автоматы для каждого контура освещения (подъезд, подвал, чердак, двор).

• Автоматические выключатели с выдержкой времени (реле времени) для освещения лестничных клеток. Теперь свет будет включаться на заданное время и выключаться автоматически, экономя ресурсы.

• Защитная автоматика для цепей домофона и других систем.

Капитальный ремонт с установкой такого комплекта оборудования:

• Безопасность: Новые аппараты защиты мгновенно отключат ток при коротком замыкании или утечке, предотвратив пожар.

• Стабильность: Качественные компоненты и правильная сборка исключают нагрев контактов и самопроизвольные отключения.

• Удобство: Жильцам и электрикам легко разобраться в маркированных щитках. Все счетчики собраны в одном доступном месте.

• Экономия: Общедомовое УЗИП спасет технику, а реле времени на освещении снизят расходы на электроэнергию.
