Готовый проект: собрали 4 щитка ЩУР для сети зарядных станций электромобилей

Наш клиент — динамично растущая компания, которая создает и обслуживает по всей стране зарядные станции (EVSE). Мы предоставили им решение в виде четырех силовых щитов управления и распределения.

Задача: Электрическое сердце зарядной парковки

Каждая зарядная станция — это мощный электротехнический комплекс, который требует:

• Защищенного ввода и распределения электроэнергии.

• Защиты от перегрузок, коротких замыканий и токов утечки.

• Точного учета потребленной электроэнергии (часто по отдельным фазам).

• Гарантированной безопасности для пользователей и обслуживающего персонала.

Наши ЩУР (Щит Управления и Распределения) стали центральным узлом, решающим все эти задачи.

Мы собрали две модели, чтобы оптимально покрыть разные сценарии использования зарядчиком.

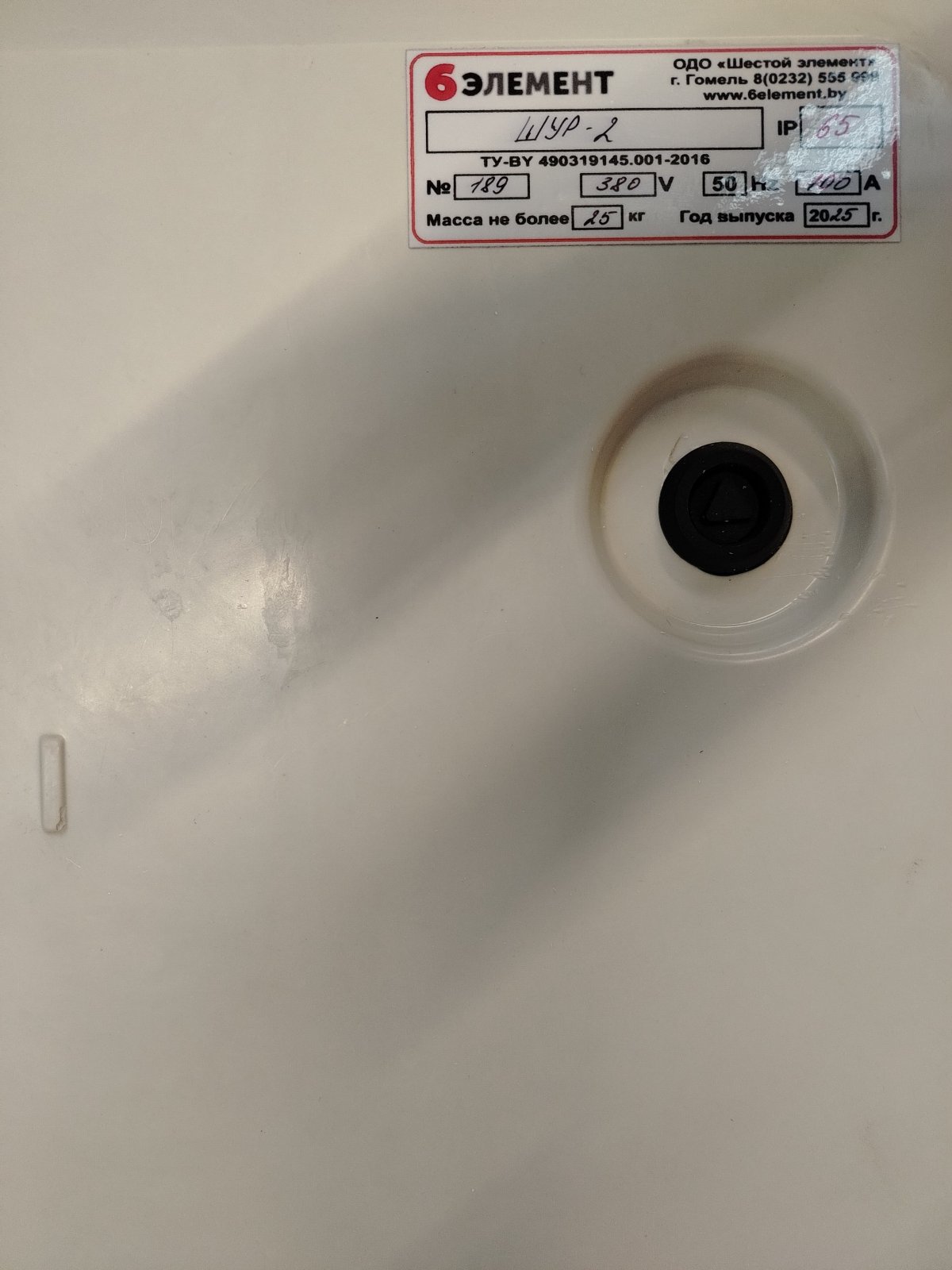

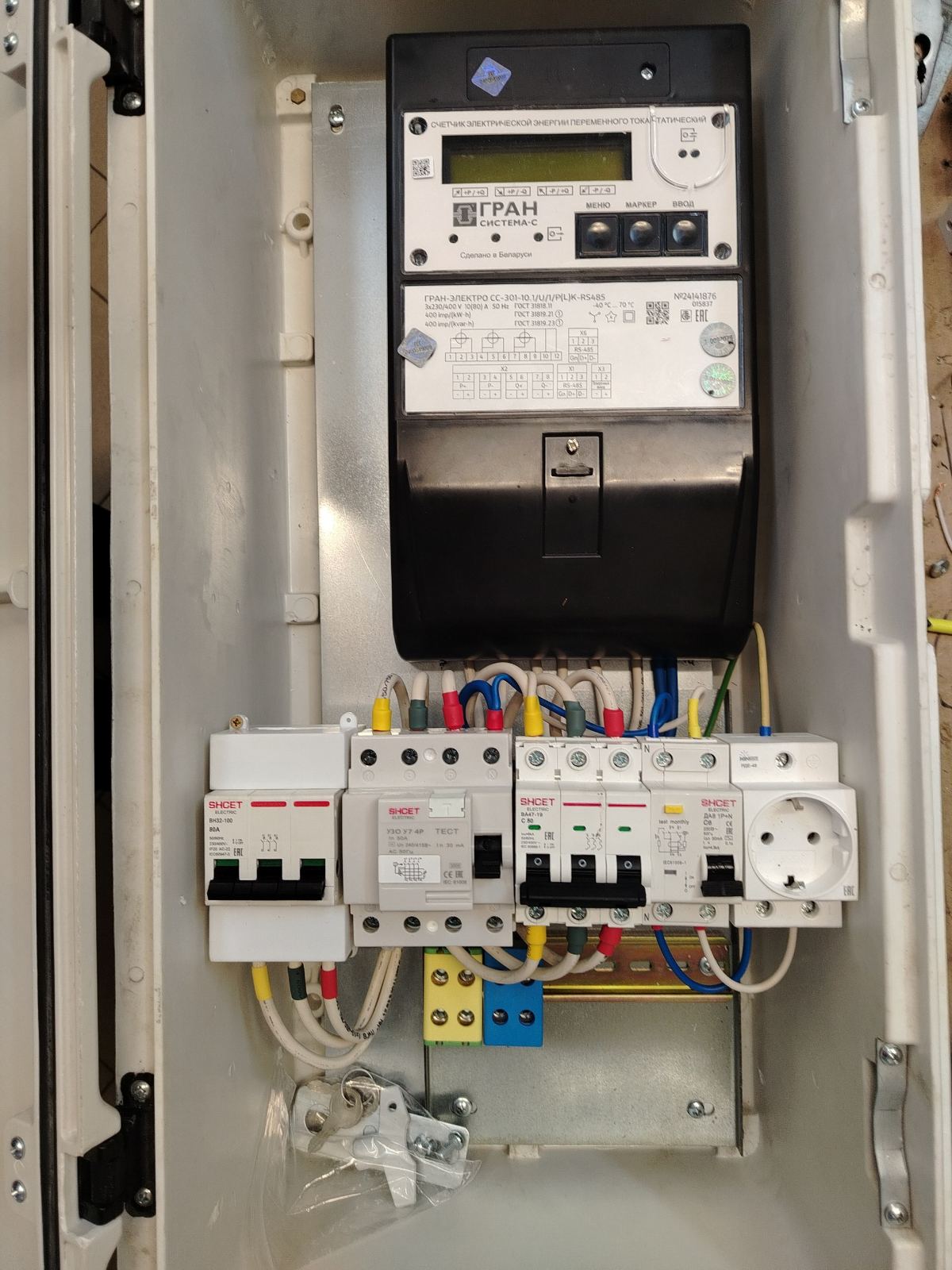

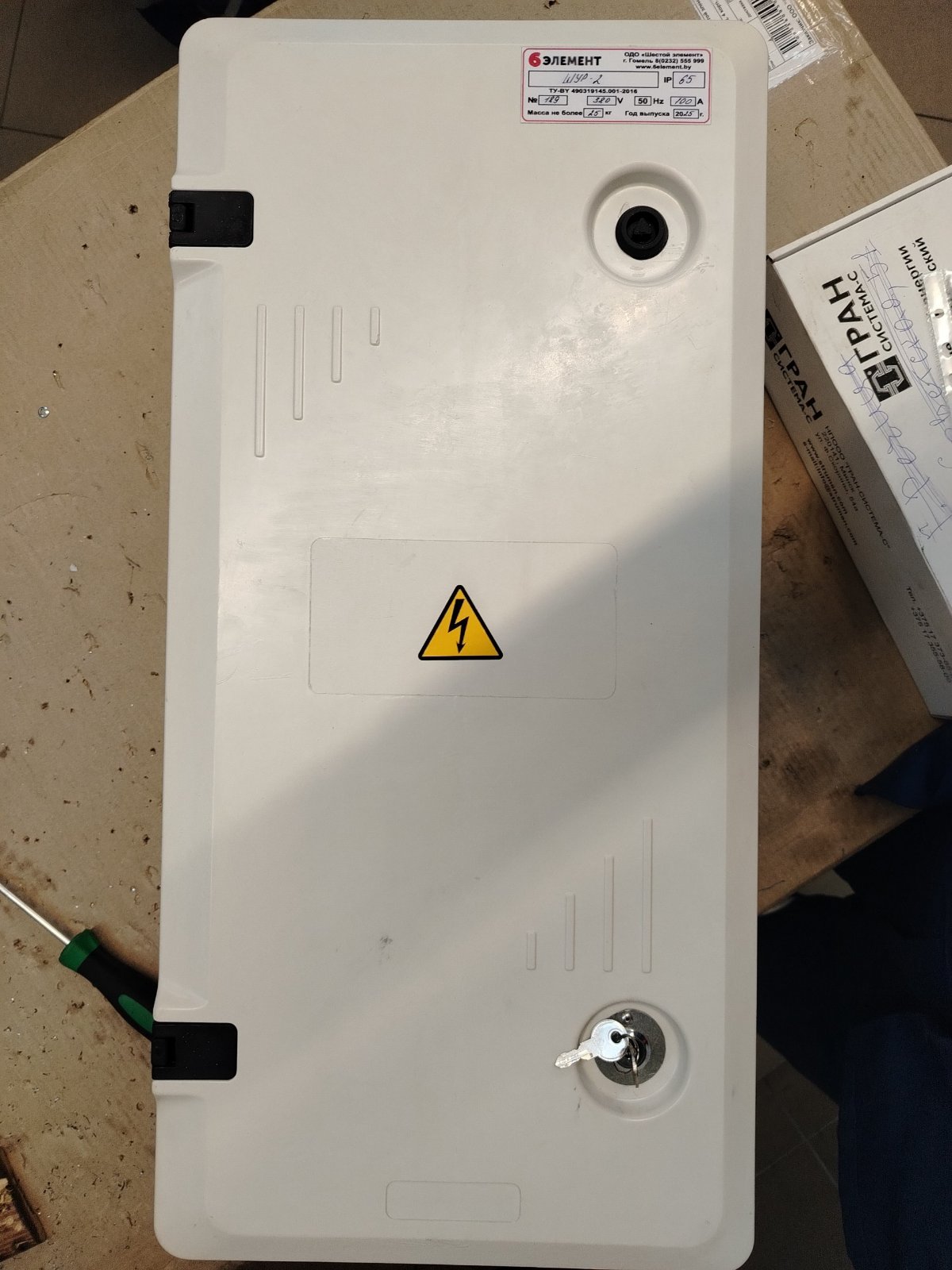

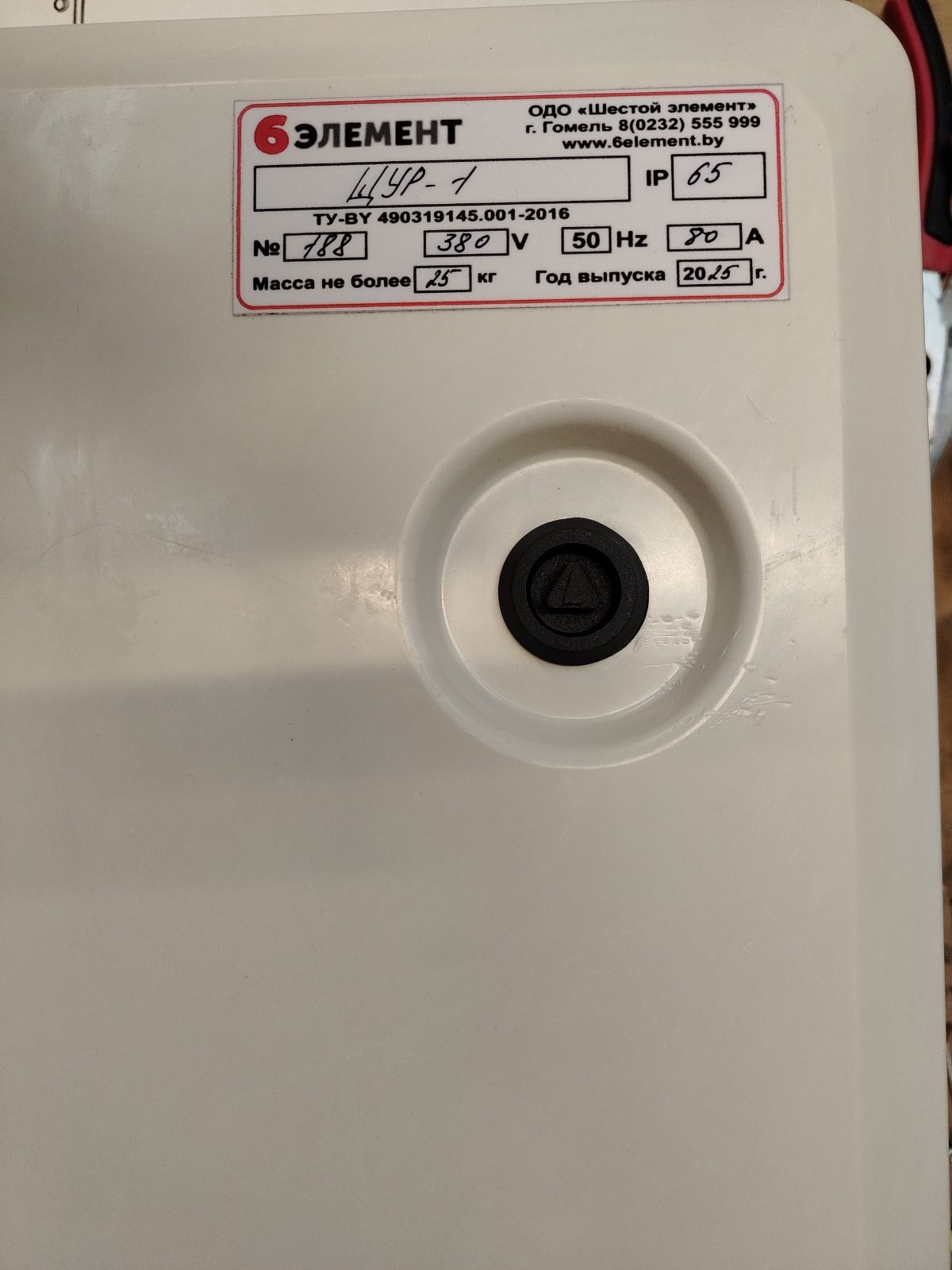

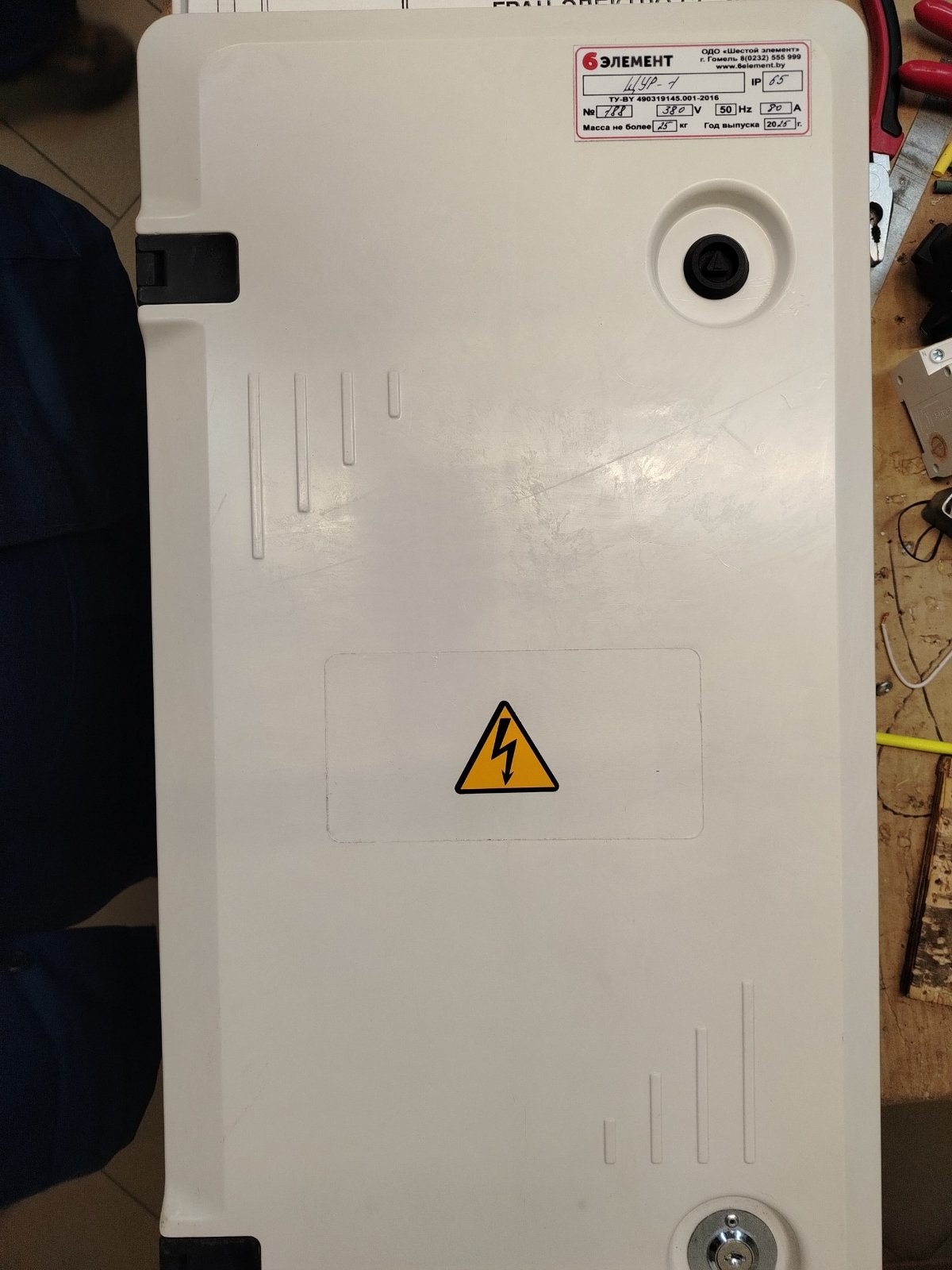

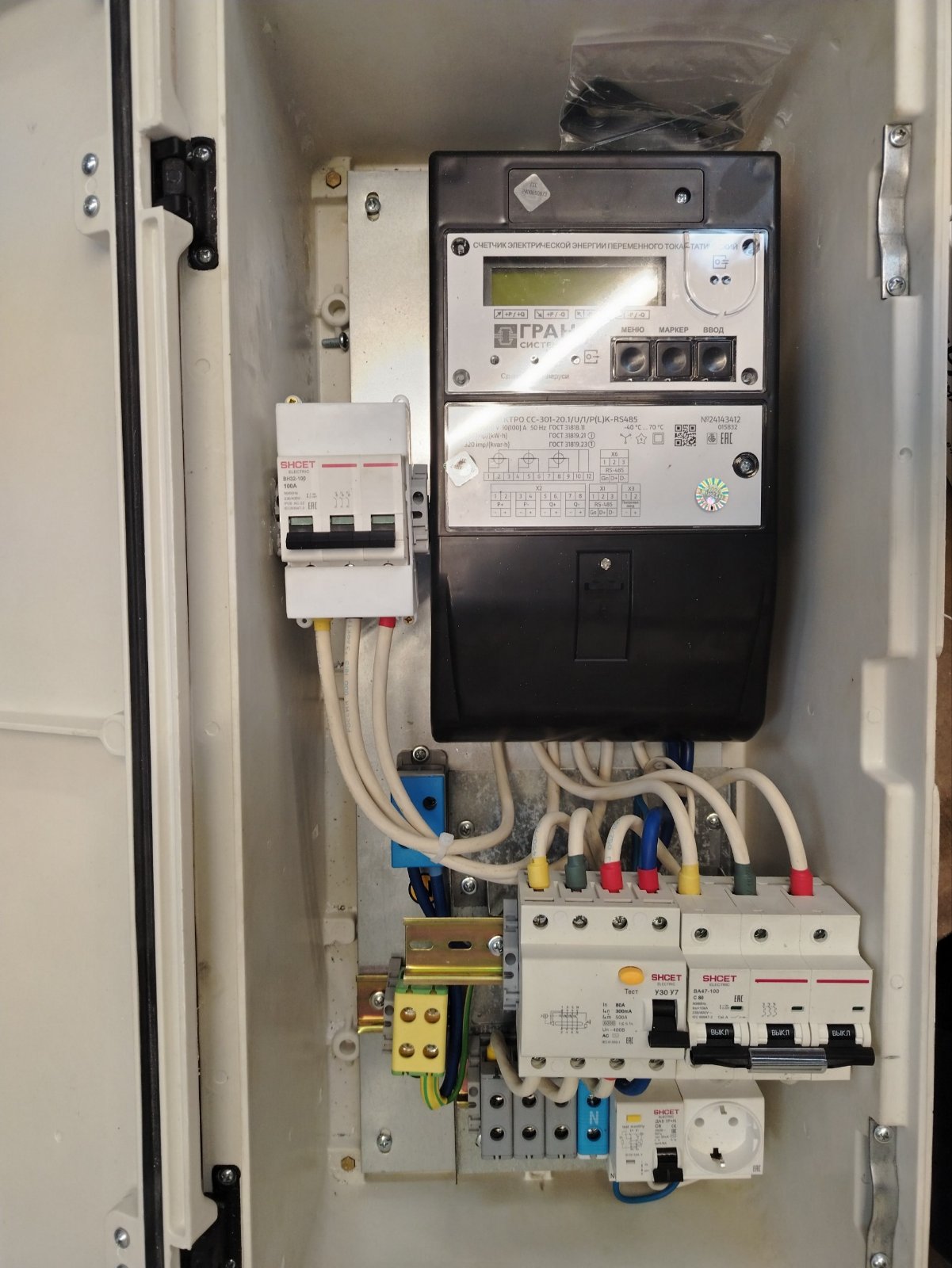

Щит ЩУР был спроектирован как базовая, но полнофункциональная станция управления. В его оболочке с высокой степенью защиты (IP65) мы разместили:

• Вводной автомат – главный рубильник всей системы.

• Многофункциональное реле защиты – мозг системы, следящий за скачками напряжения, перекосом фаз и другими аномалиями в сети.

• УЗИП (Устройство Защиты от Импульсных Перенапряжений) – «громоотвод» для электроники, оберегающий дорогостоящее зарядное оборудование от грозовых разрядов и помех в сети.

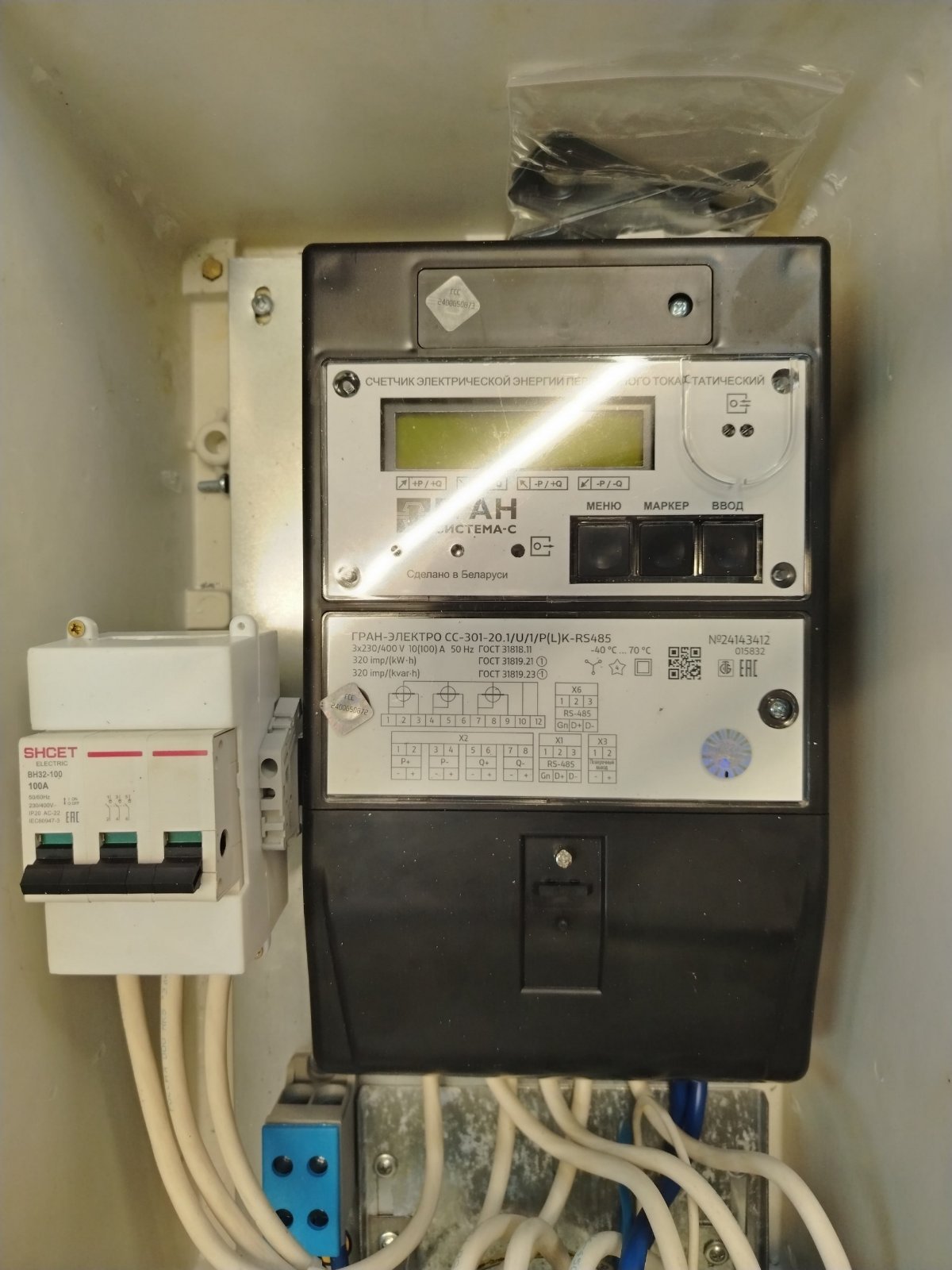

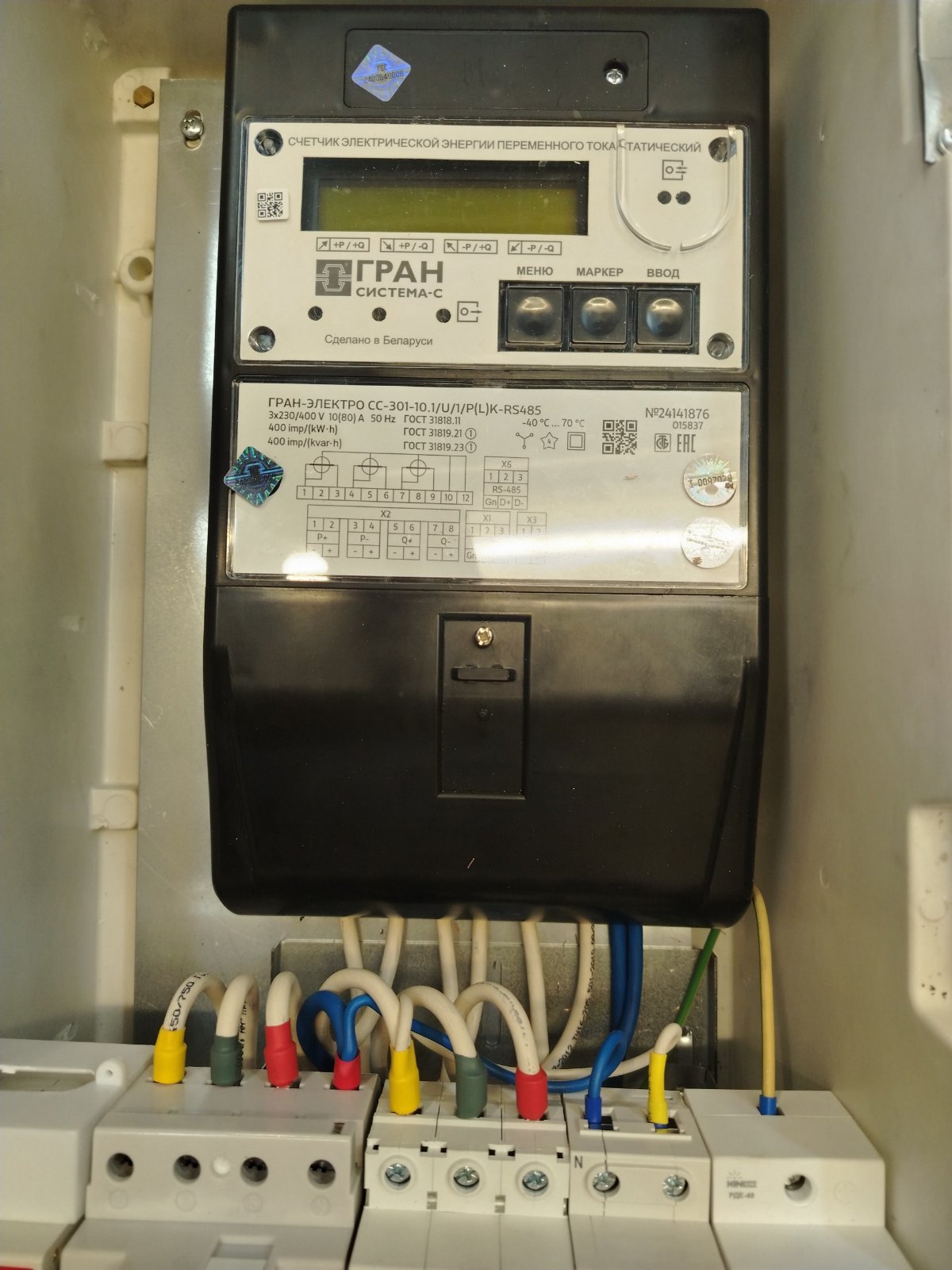

• Счетчик электроэнергии с импульсным выходом для точного учета.


• Расширенный мониторинг – больше датчиков и точек контроля за параметрами сети.

• Модульные контакторы с ручным управлением – они позволяют дистанционно включать и отключать питание группы зарядных станций, а также работать с ними локально, вручную.

Помимо всего, что есть в ЩУР, мы добавили:

• Повышенную коммутационную способность – щит рассчитан на большие токи и более мощные зарядные комплексы.

• Простор для модернизации – в щите заложен запас по модульному пространству для будущих апгрейдов.

Идеально для: ключевых и высоконагруженных зарядных хабов, где бесперебойная работа — вопрос репутации и дохода.

Процесс сборки: точность и проверка

1. Разметка и монтаж DIN-реек.

2. Установка и компоновка модульных устройств – с соблюдением зазоров для вентиляции.

3. Верстка и раскрой монтажных проводов – мы используем провод с цветовой маркировкой, соответствующей стандартам (фаза, ноль, земля).

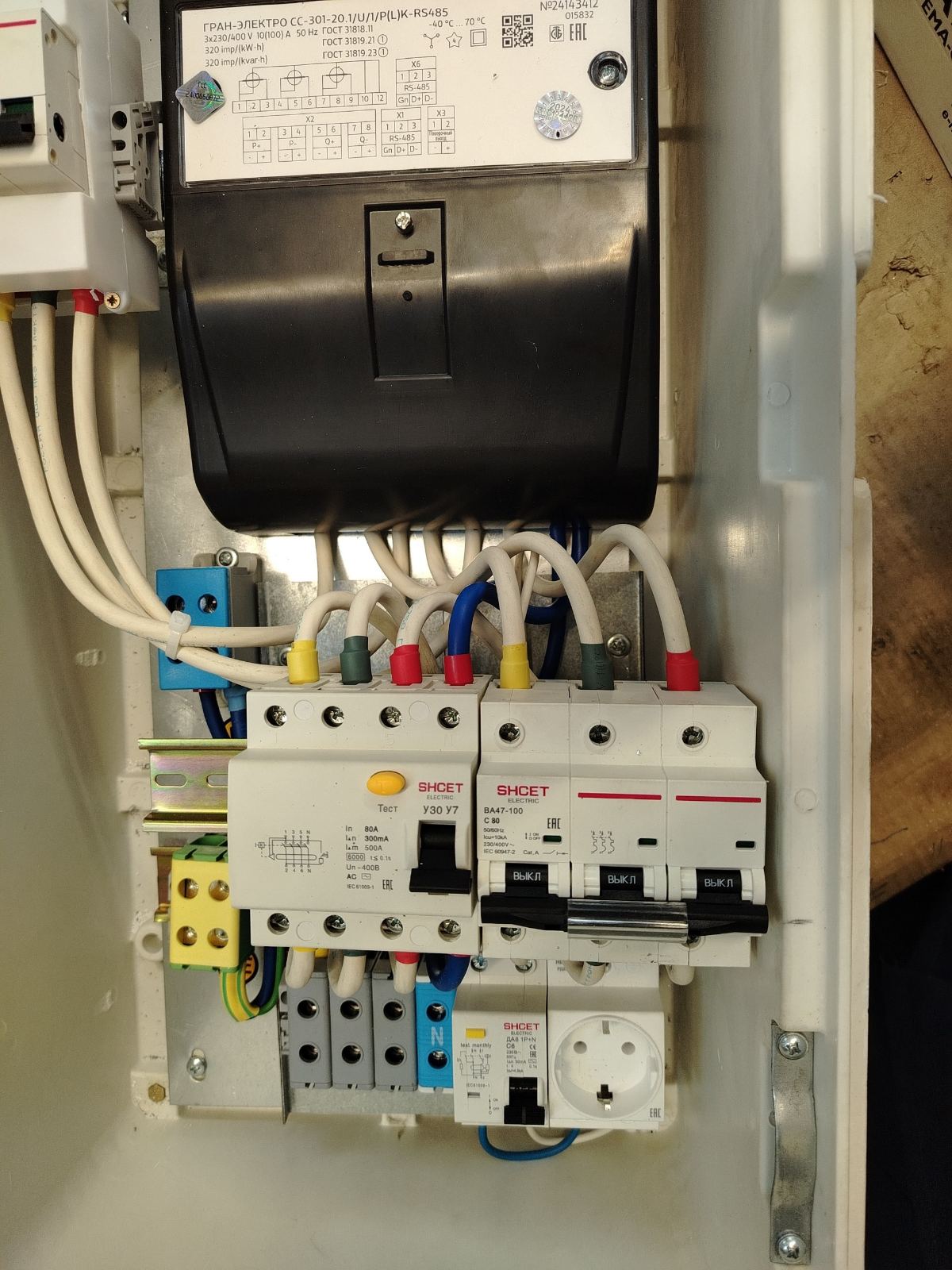

4. Аккуратная укладка и фиксация проводников – с применением кабельных каналов и стяжек.

5. Подключение и опрессовка наконечников – все силовые соединения надежно обжаты для предотвращения нагрева.

6. Комплексная проверка. Мы имитируем работу, короткие замыкания, переключения, проверить щит в «полевых условиях».

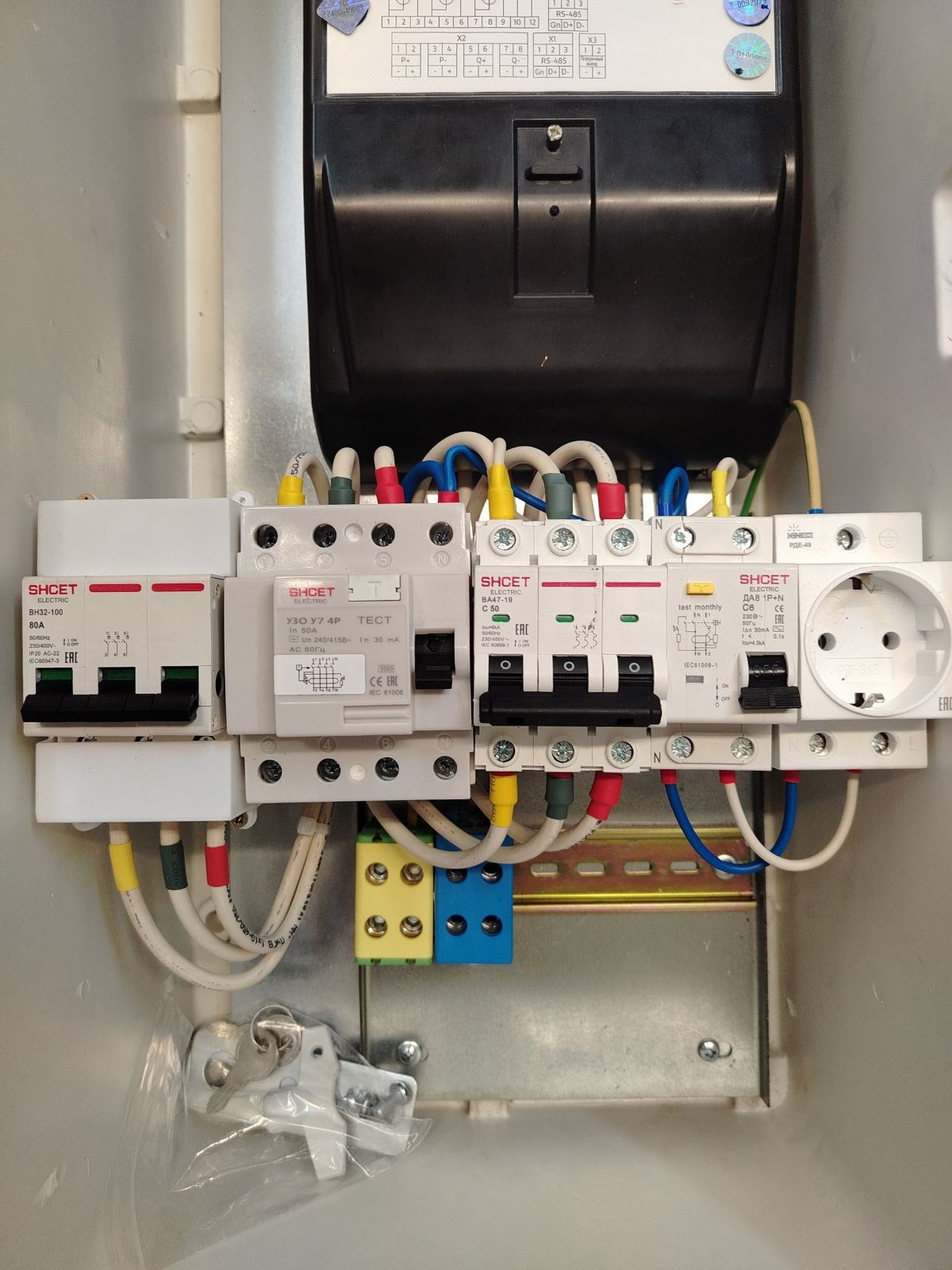

7. Присутствует розетка внутри щитка для подключения контролирующего оборудования.

Итог: Готовность к подключению

Все четыре щита ЩУР были собраны, протестированы, упакованы и готовы к отправке заказчику. Полностью готовые решения «под ключ». Инженерам на площадке остается лишь подключить вводные кабели, линии к зарядным станциям.

Мы гордимся, что наше оборудование будет обеспечивать энергией транспорт будущего, делая процесс зарядки безопасным, управляемым и надежным.
