ОДО «Шестой элемент» с 2002 года осуществляет сборку электрощитового оборудования напряжением до 1000 Вольт (щитков, шкафов ВРУ) в г. Гомеле на базе собственного производственного участка.

Блоки автоматического включения резерва (АВР) - это устройства, предназначенные для обеспечения бесперебойного электроснабжения потребителей за счет автоматического переключения нагрузки с основного источника питания на резервный при сбоях или отключениях в основной сети.

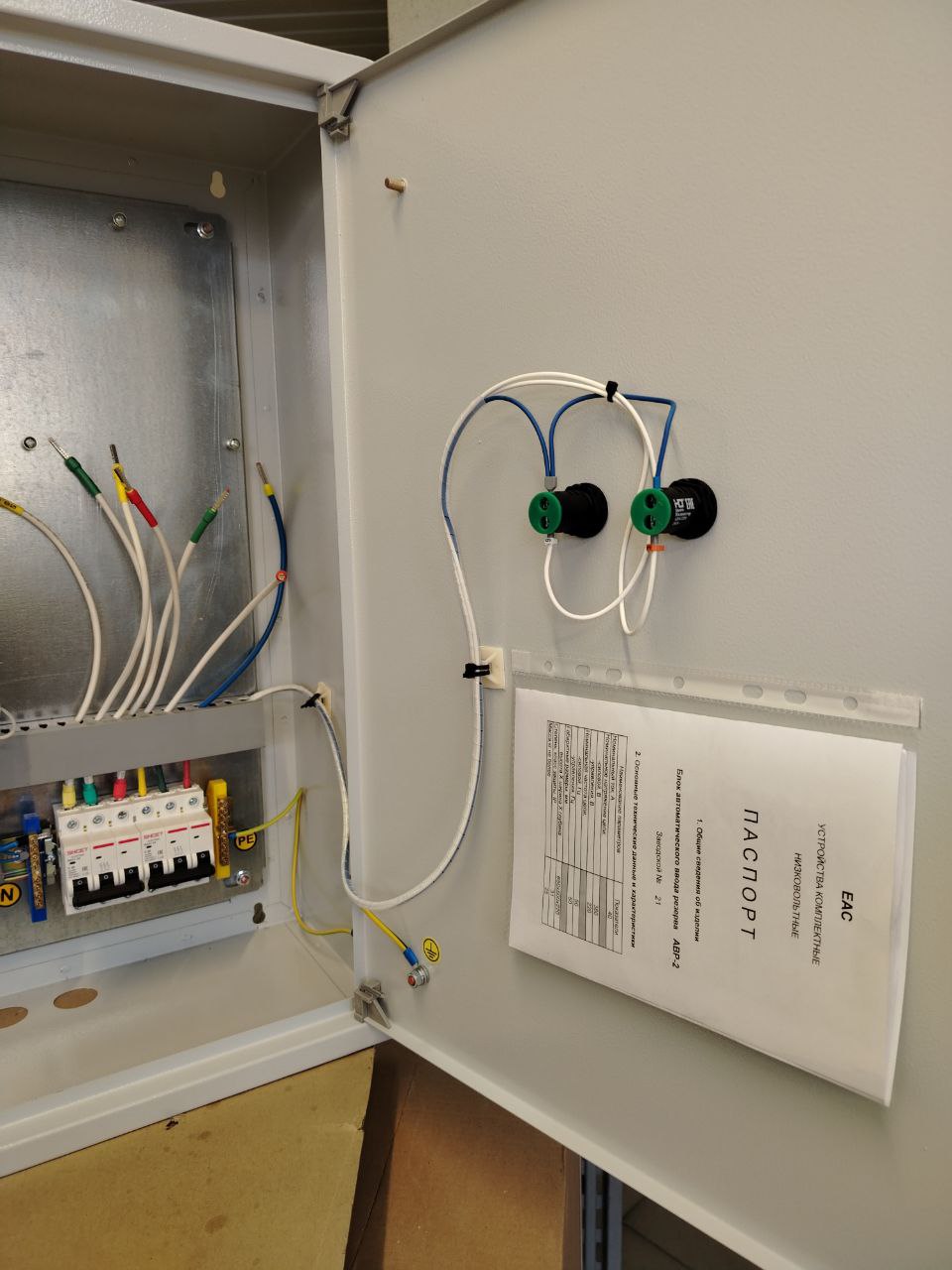

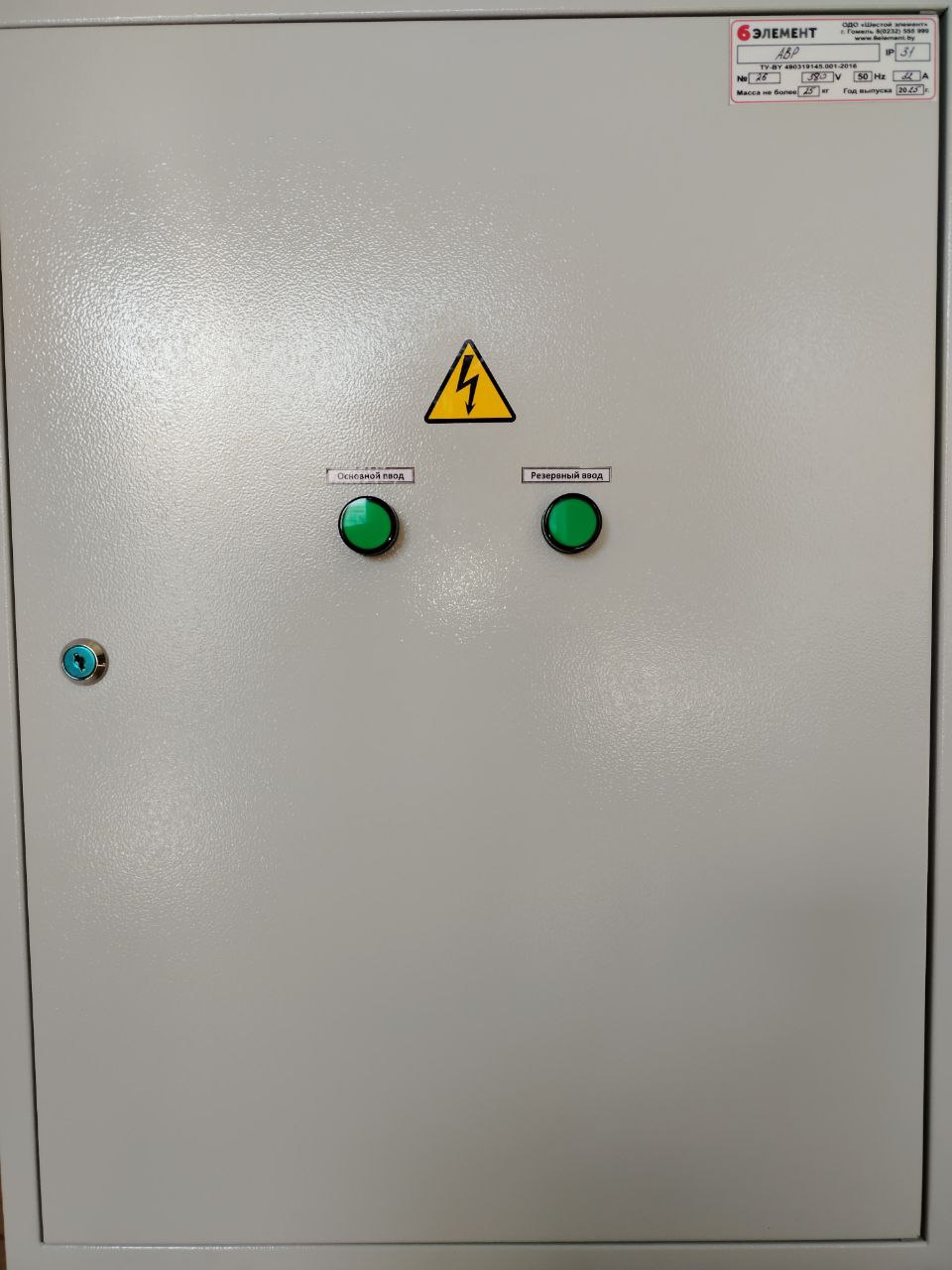

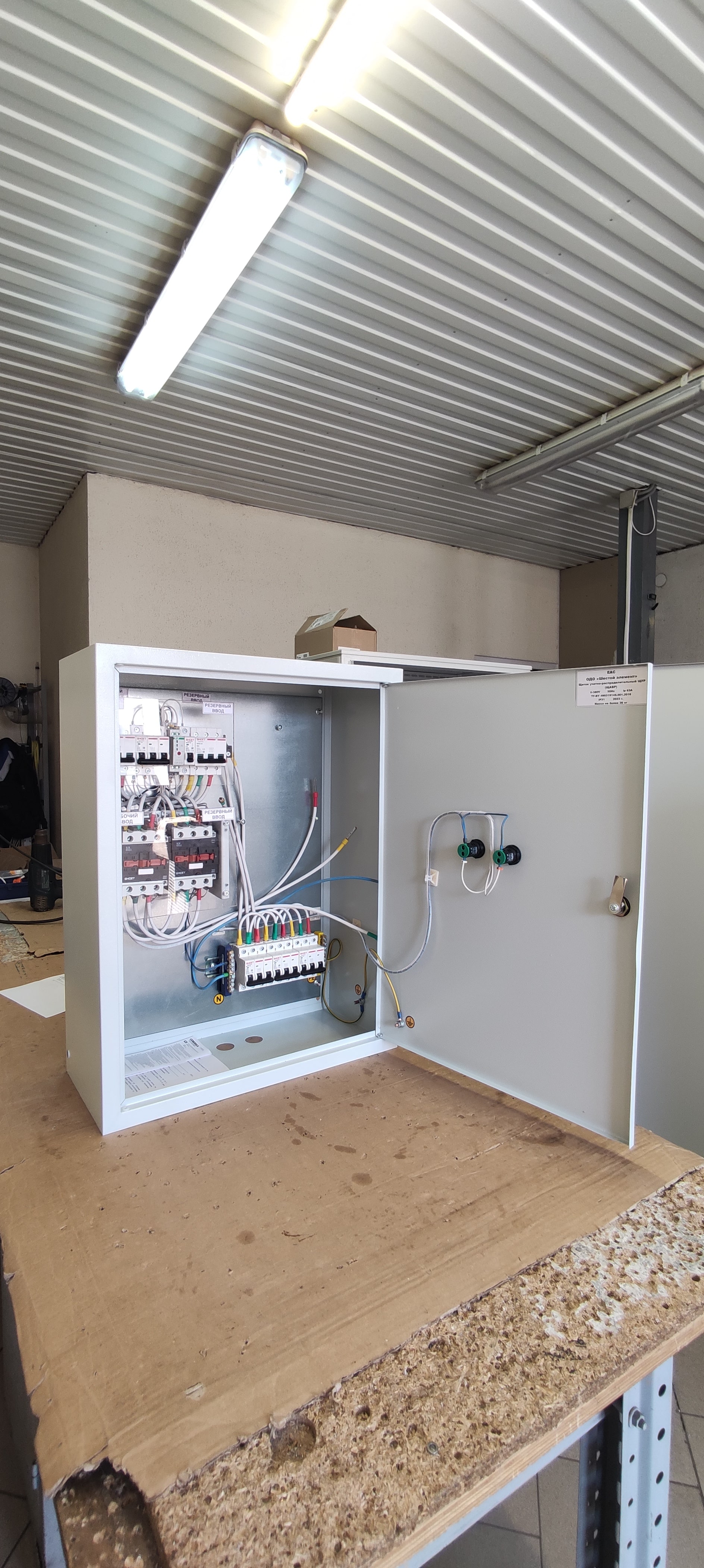

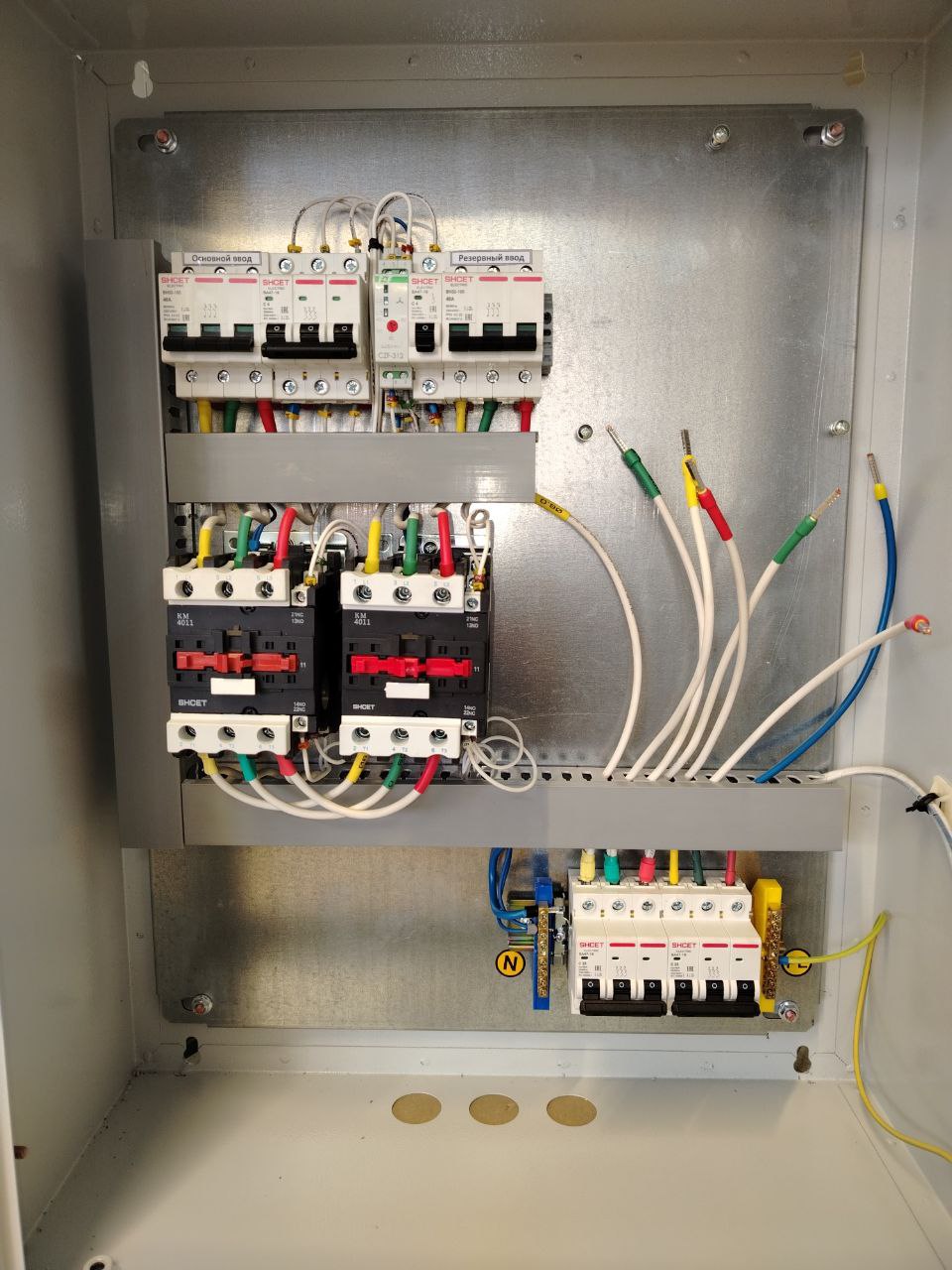

Фото: собственное производство ОДО "Шестой элемент". По вопросам сборки и изготовления щитков: + 375 (29) 313-69-19

Назначение и принцип работы блоков АВР

Основная задача блока АВР - контролировать параметры напряжения в основной сети и при обнаружении отклонений (падение или пропадание напряжения, нарушение очередности фаз и др.) автоматически переключать нагрузку на резервный источник питания. Когда параметры основной сети восстанавливаются, АВР возвращает питание обратно на основной ввод.

Принцип работы простейшего одностороннего АВР следующий:

• В нормальном режиме напряжение с основной линии подается на катушку реле, которое замыкает контакты и подает ток к потребителям.

• При отключении или снижении напряжения на основной линии катушка реле обесточивается, и контакты переключают нагрузку на резервный источник.

• После восстановления параметров основной сети катушка реле снова насыщается, и нагрузка возвращается на основной ввод.

Конструкция и состав блоков АВР

Блок АВР состоит из нескольких основных элементов:

• Логический блок (микропроцессорный или релейный), который принимает решения о переключении и задает параметры срабатывания.

• Реле контроля напряжения и фаз, измеряющие параметры сети и обеспечивающие защиту.

• Коммутационные аппараты - автоматические выключатели или контакторы, которые непосредственно переключают питание между вводами.

• Защитные устройства, предотвращающие одновременное включение обоих источников и короткие замыкания.

• Сигнальная часть (индикаторы, кнопки управления), информирующая об состоянии системы и позволяющая ручное управление.

Варианты исполнения блоков АВР

• Односторонние АВР - с основным и резервным источником, где основной ввод имеет приоритет.

• Двухсторонние АВР - с двумя равноправными источниками питания, переключение происходит без возврата на предыдущий источник.

• Блоки с секционным выключателем - позволяют обслуживать несколько вводных аппаратов с дополнительной защитой и контролем фаз.

Преимущества использования блоков АВР

• Обеспечение надежного и непрерывного электроснабжения объектов первой категории надежности, где перерывы питания могут привести к опасности для жизни, повреждению оборудования или остановке технологических процессов.

• Автоматизация процесса переключения без участия оператора.

• Защита электроустановок от аварийных режимов и перегрузок.

• Экономия ресурсов при использовании генераторных установок за счет их включения только при необходимости.

Таким образом, блоки автоматического включения резерва являются ключевыми элементами систем электроснабжения, обеспечивающими стабильную работу оборудования и безопасность объектов.
