ОДО «Шестой элемент» с 2002 года осуществляет сборку электрощитового оборудования напряжением до 1000 Вольт (щитков, шкафов ВРУ) в г. Гомеле на базе собственного производственного участка.

Щитки этажные ЩЭ - это специализированные электротехнические распределительные устройства, предназначенные для приема, поквартирного распределения и учета электроэнергии в жилых и общественных зданиях с напряжением 220/380 В и частотой 50 Гц.

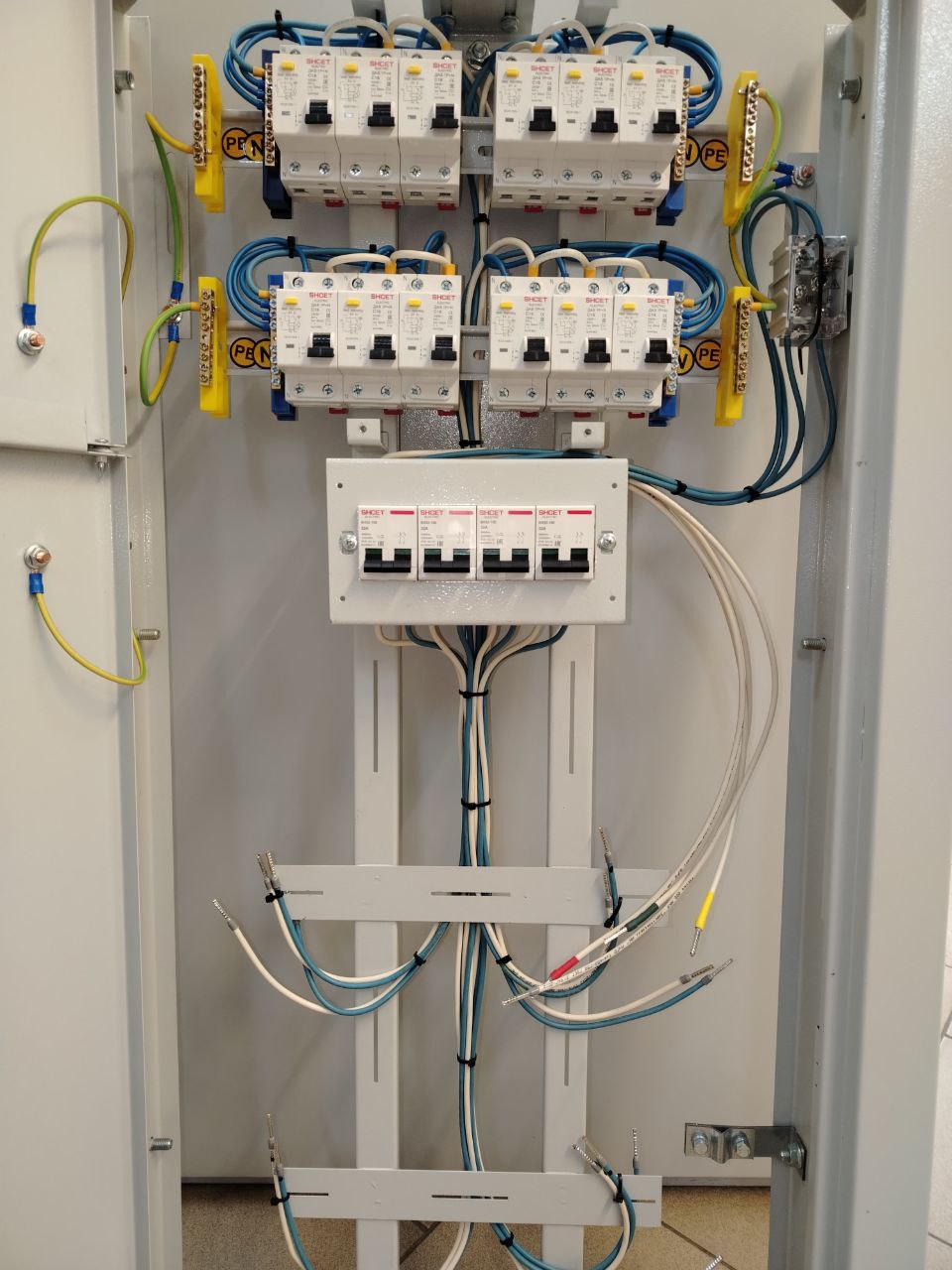

Фото: собственное производство ОДО "Шестой элемент". По вопросам сборки и изготовления щитков: + 375 (29) 313-69-19

Основное назначение

• Прием электроэнергии от главного распределительного щита (ГРЩ) или вводно-распределительного устройства (ВРУ).

• Распределение электроэнергии на квартирные щитки.

• Учет потребления электроэнергии с помощью однофазных или трехфазных счетчиков.

• Защита групповых линий квартир от перегрузок, коротких замыканий и утечек тока.

• Размещение и организация слаботочных сетей: телефонных, телевизионных, радиотрансляционных, охранных сигнализаций и домофонов.

Конструкция и устройство

Щит этажный ЩЭ обычно состоит из металлического корпуса, разделенного на три основных отсека:

• Вводно-учетный отсек - для установки счетчиков электроэнергии и аппаратов отключения магистральной линии.

• Распределительный отсек - для установки автоматических выключателей и устройств защитного отключения (УЗО) групповых линий.

• Слаботочный отсек - для прокладки и подключения слаботочных сетей (телефон, ТВ, сигнализация).

Дверцы щита могут быть прозрачными или с окошками для удобства снятия показаний счетчиков, оснащены замками для ограничения доступа.

Технические характеристики

• Напряжение: 220/380 В, частота 50 Гц.

• Количество фаз: однофазные и трехфазные исполнения.

• Номинальный ток: до 50 А на квартиру.

• Материал корпуса: металл с порошковым покрытием или негорючий пластик.

• Степень защиты корпуса: IP21, IP31, IP54 в зависимости от модели.

• Рабочий температурный диапазон: от -5 до +40 °C.

• Класс защиты от поражения электрическим током: класс I или II.

• Угол открытия дверцы: около 105°.

• Вид установки: навесные или встраиваемые щиты.

Преимущества использования

• Обеспечивают надежный и безопасный учет и распределение электроэнергии на этажах многоквартирных и общественных зданий.

• Упрощают монтаж и обслуживание электросетей благодаря удобной конструкции с разделением на отсеки.

• Позволяют интегрировать силовое и слаботочное оборудование в одном корпусе.

• Обеспечивают защиту электропроводки и оборудования от перегрузок и коротких замыканий.

• Соответствуют современным стандартам и требованиям безопасности (ГОСТ, ТУ).

Щитки этажные ЩЭ - это оптимальное решение для организации электроснабжения и учета в многоэтажных жилых и общественных зданиях, обеспечивающее безопасность, удобство эксплуатации и долговечность системы электроснабжения.
