ОДО «Шестой элемент» с 2002 года осуществляет сборку электрощитового оборудования напряжением до 1000 Вольт (щитков, шкафов ВРУ) в г. Гомеле на базе собственного производственного участка.

Щитки учётно-распределительные ЩУР-3 - это навесные электротехнические корпуса, предназначенные для сборки низковольтных электрощитов учётно-распределительного типа с использованием модульной аппаратуры и трёхфазных счётчиков прямого включения. Они обеспечивают ввод, учёт и распределение электроэнергии в сетях напряжением 380В с частотой 50-60 Гц, а также защиту линий от перегрузок и коротких замыканий.

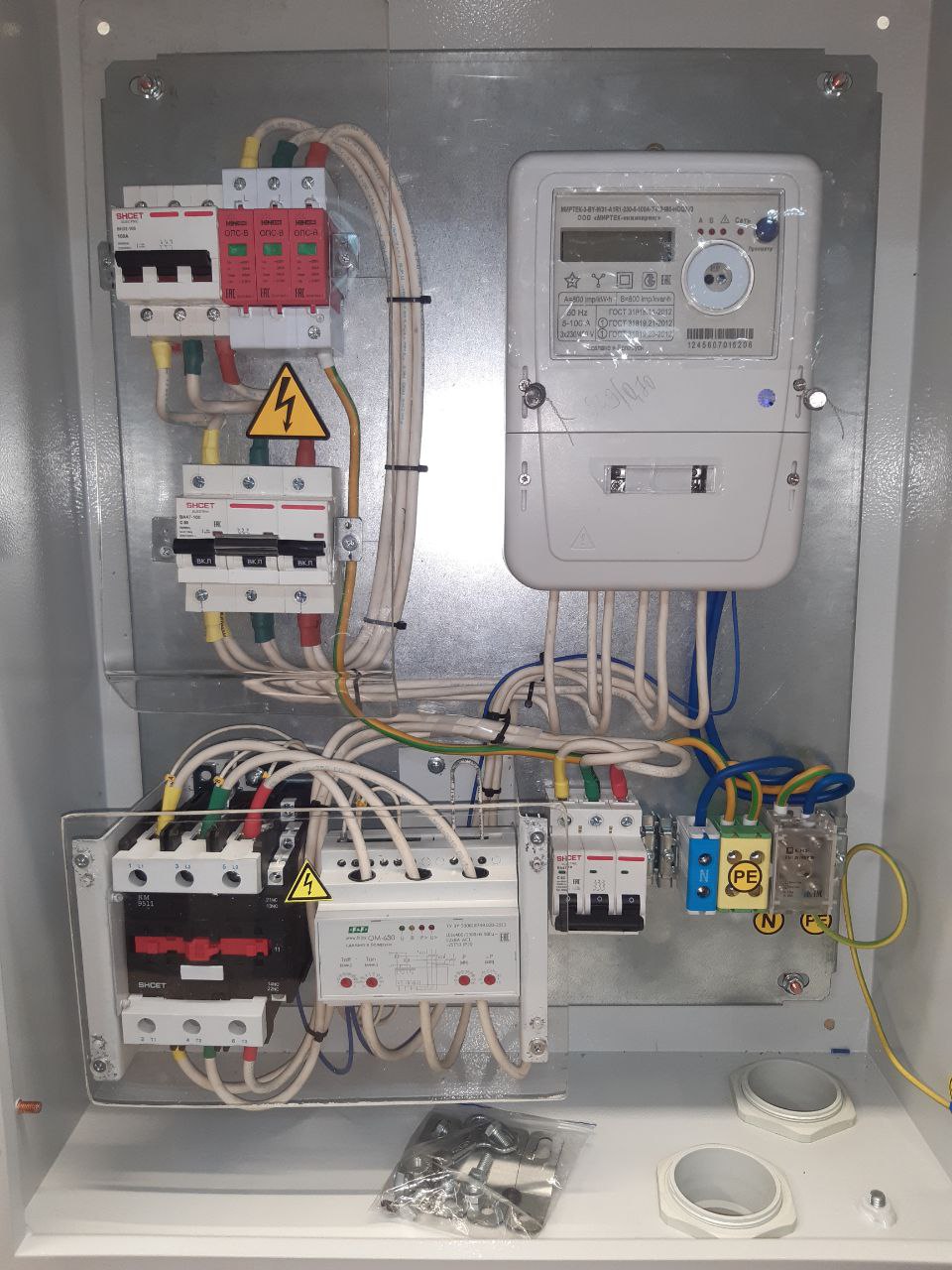

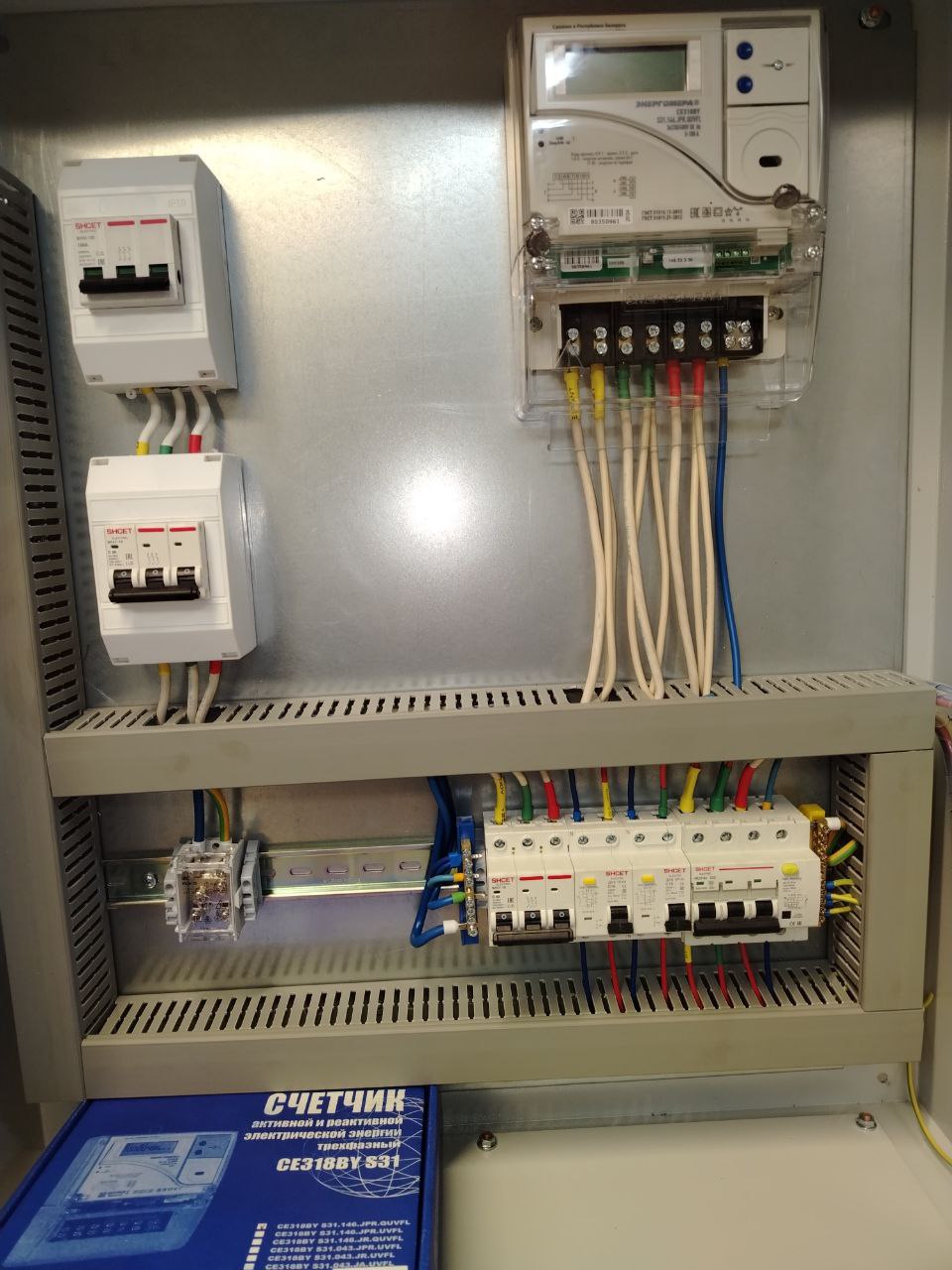

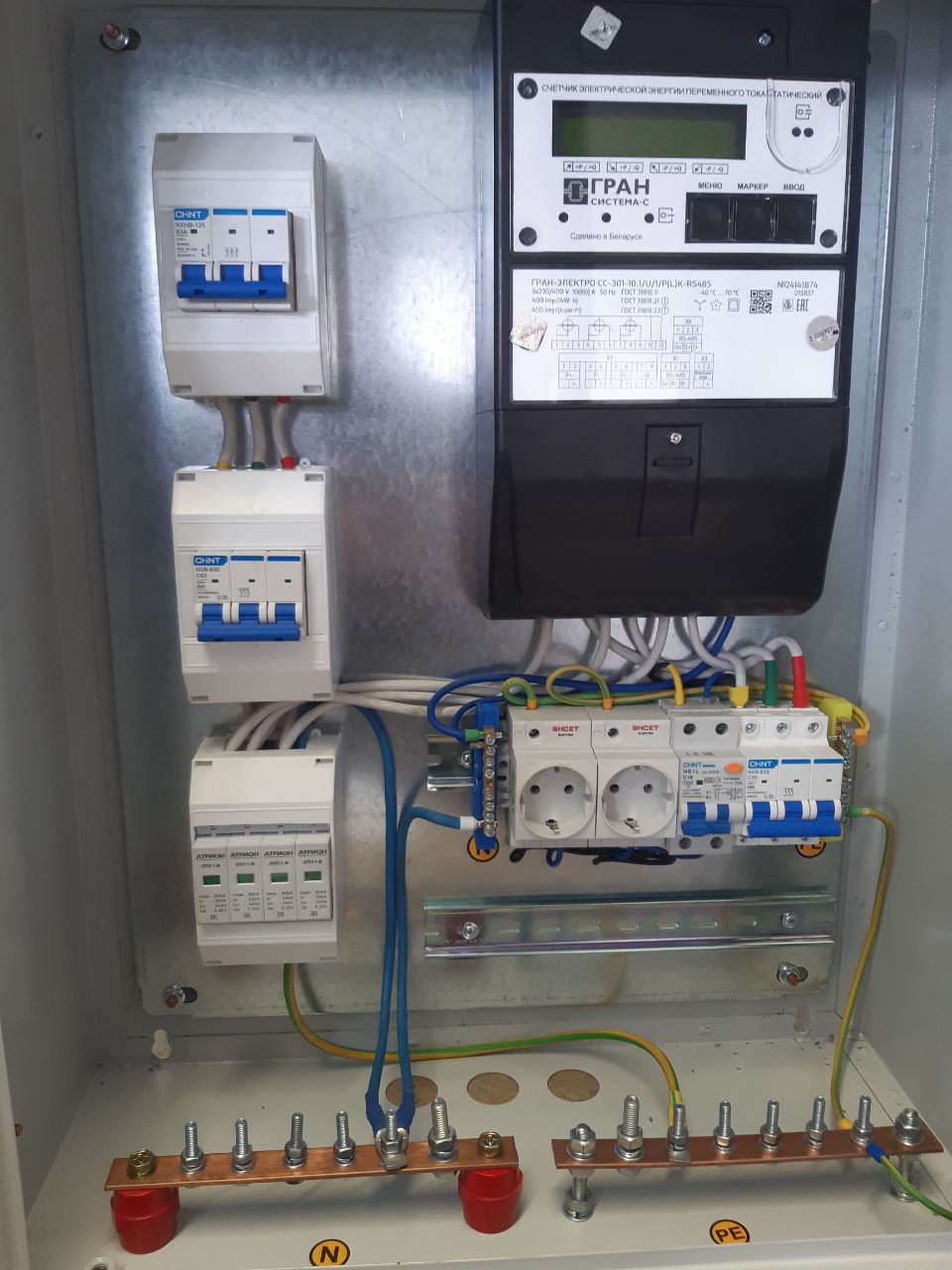

Фото: собственное производство ОДО "Шестой элемент". По вопросам сборки и изготовления щитков: + 375 (29) 313-69-19

Основные характеристики и конструкция

• Тип установки: навесной щит.

• Количество модулей: от 24 до 48 в зависимости от модели (например, ЩУРн-3/24 или ЩУРн-3/48).

• Материал корпуса: стальной лист толщиной 0,8 мм с порошковым полиэфирным покрытием цвета RAL 7035.

• Габариты: типичные размеры - 500×400×160 мм (высота × ширина × глубина) для модели на 24 модуля, 630×400×160 мм для 48 модулей.

• Степень защиты: IP31, IP54, IP65.

• Количество DIN-реек: обычно 3-4 оцинкованные рейки толщиной 1 мм для установки модульной аппаратуры.

• Тип счётчика: трехфазный, крепится на монтажную панель размером 250×170 мм.

• Кабельные вводы: 3 отверстия диаметром 32 мм для удобного подключения кабелей.

• Дверца: открывается вправо или влево, оснащена замком с 90° защелкой.

• Гарантийный срок: до 5 лет.

Функциональные возможности

Щитки ЩУР-3 предназначены для:

• Учёта электроэнергии с помощью трехфазных счетчиков.

• Распределения электрической энергии на групповые линии с использованием автоматических выключателей и устройств защитного отключения.

• Защиты электросетей от перегрузок и коротких замыканий.

• Обеспечения удобного монтажа и обслуживания оборудования благодаря продуманной конструкции корпуса и внутреннего пространства.

Область применения

Щитки учётно-распределительные ЩУР-3 широко используются в производственных, административных, общественных и жилых зданиях для организации учёта и распределения электроэнергии в низковольтных сетях. Они подходят для монтажа в помещениях с нормальными условиями эксплуатации, где требуется надёжная и удобная система распределения и контроля электроэнергии.

Щитки учетно-распределительные ЩУР-3 - это универсальное и практичное решение для создания эффективных систем электроснабжения с учётом современных требований безопасности, удобства эксплуатации и долговечности.
