ОДО «Шестой элемент» с 2002 года осуществляет сборку электрощитового оборудования напряжением до 1000 Вольт (щитков, шкафов ВРУ) в г. Гомеле на базе собственного производственного участка.

Ящики управления серии ЯУ- это промышленное оборудование, предназначенное для управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 30 кВт, работающими в продолжительном, кратковременном и повторно-кратковременном режимах.

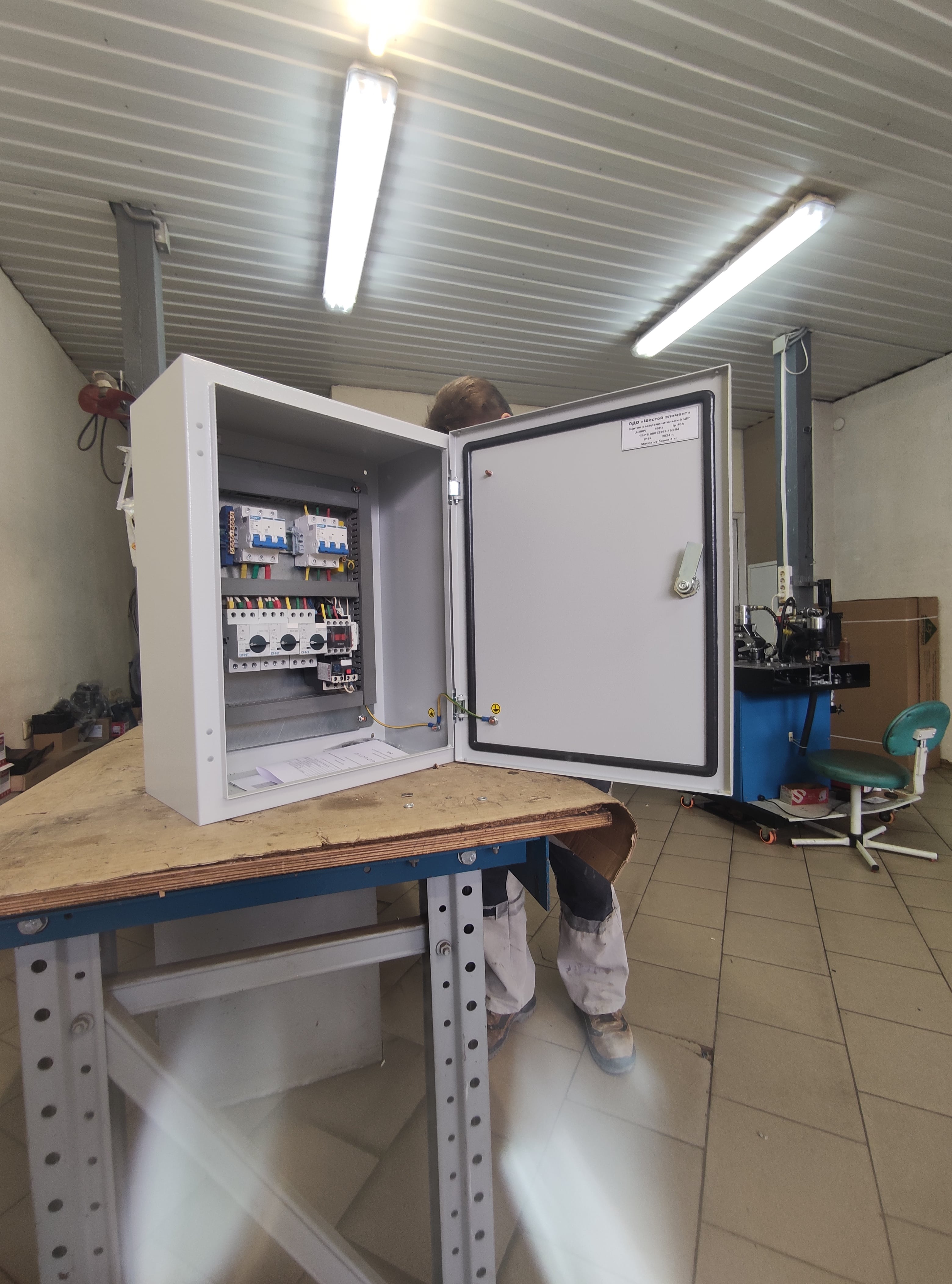

Фото: собственное производство ОДО "Шестой элемент". По вопросам сборки и изготовления щитков: + 375 (29) 313-69-19

Основные характеристики и назначение

• Предназначены для пуска, отключения и изменения направления вращения электродвигателей, а также для защиты и сигнализации при эксплуатации.

• Работают в трёхфазных сетях переменного тока 380/220 В, частотой 50 Гц.

• Используются на промышленных, жилых, коммунально-бытовых и общественных объектах, включая помещения с высокой влажностью, запыленностью и химически агрессивными средами, а также для наружных установок.

• Управление может осуществляться как с панели ящика, так и дистанционно с выносного пульта (комплект не входит).

Конструкция и исполнение

• Корпус ящика выполнен из металла, сварной конструкции с дверью на петлях, которая фиксируется замком.

• Внутри на С-образных планках и на двери размещена коммутационная аппаратура и приборы.

• Внизу корпуса есть отверстия для ввода проводов, кабелей и труб.

• Ящики могут быть однофидерными, двухфидерными и трехфидерными, с наличием или отсутствием автоматических выключателей на фидерах.

• Степень защиты корпуса может быть IP31, IP54, а по заказу возможно исполнение с IP44 и IP65.

• Аппаратура управления включает магнитные пускатели, тепловые реле для защиты от перегрузок и обрыва фаз, кнопки, лампы и переключатели на двери ящика.

Варианты исполнения

• Нереверсивные и реверсивные ящики управления.

• С одним или двумя управляемыми электродвигателями.

• С автоматическими выключателями на каждый фидер, с одним выключателем на два фидера или без выключателей.

• С различным набором аппаратуры ручного управления на двери: кнопки, сигнальные лампы, переключатели.

Технические параметры

• Номинальный ток ящиков варьируется от 0,5 А до 65 А в зависимости от типа и исполнения.

• Мощность управляемых двигателей - до 30 кВт.

• Рабочая температура окружающей среды от -40°C до +45°C, высота установки до 1000 м над уровнем моря.

• Охлаждение естественное, степень защиты аппаратов соответствует ГОСТ.

Ящики управления Я5000 обеспечивают надежное и удобное управление электродвигателями в различных условиях эксплуатации, сочетая функциональность, защиту и удобство монтажа и обслуживания.
