ОДО «Шестой элемент» с 2002 года осуществляет сборку электрощитового оборудования напряжением до 1000 Вольт (щитков, шкафов ВРУ) в г. Гомеле на базе собственного производственного участка.

Шкафы наружного освещения (ШНО) - это специализированные электротехнические устройства, предназначенные для приёма, учёта, распределения и защиты электроэнергии в осветительных сетях переменного тока напряжением 380/220 В и частотой 50 Гц с глухозаземлённой нейтралью. Они служат для автоматического и ручного управления уличным освещением в вечернее и ночное время, обеспечивая надежную работу систем наружного освещения.

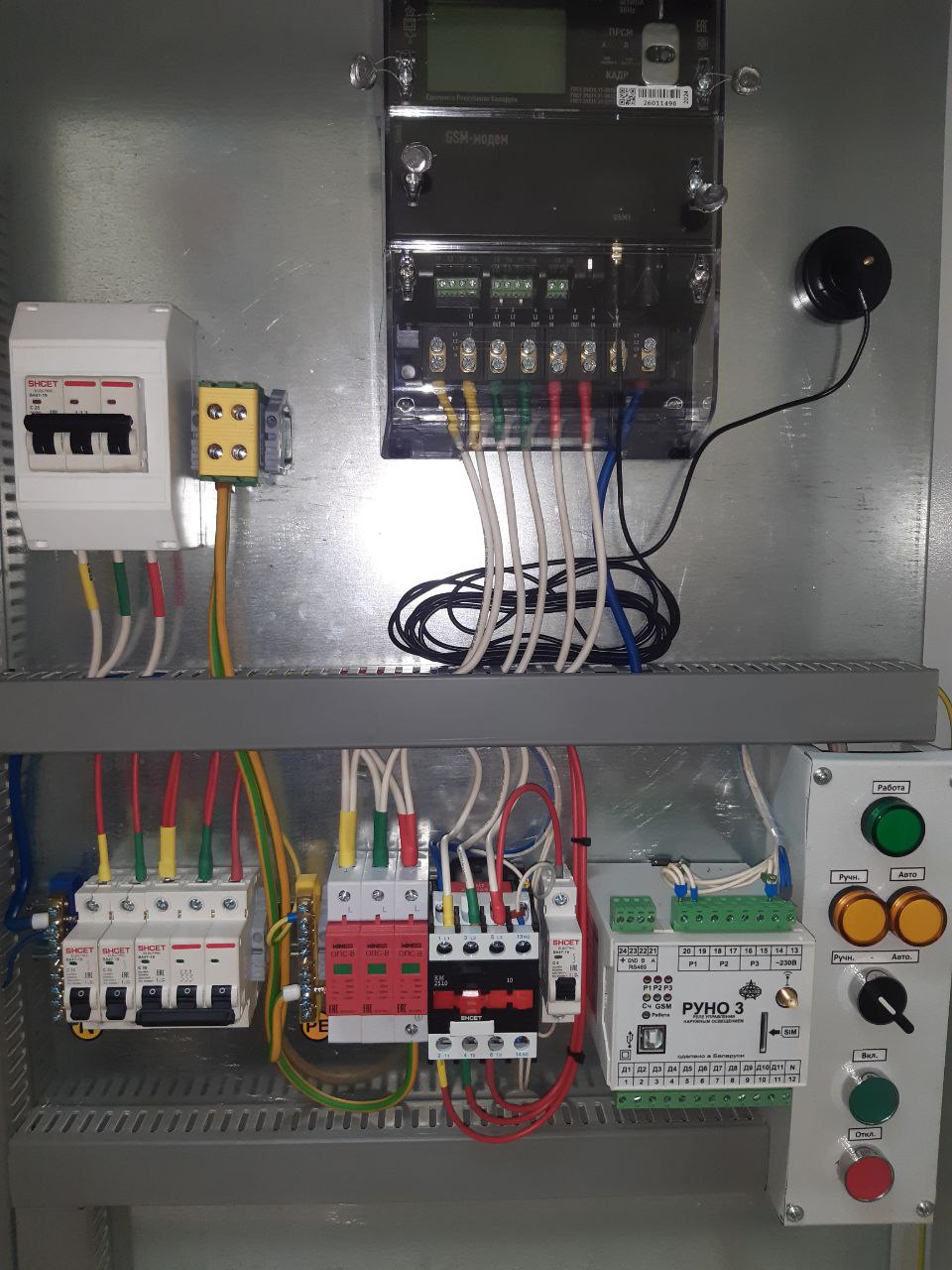

Фото: собственное производство ОДО "Шестой элемент". По вопросам сборки и изготовления щитков: + 375 (29) 313-69-19

Основные функции шкафов ШНО

• Автоматическое включение и отключение осветительных приборов по сигналу фотодатчика при достижении заданного уровня освещённости.

• Управление освещением по временным программам с помощью реле времени или по GSM-каналам.

• Ручное включение и отключение освещения с помощью кнопок на панели управления.

• Каскадное управление от предыдущего участка освещения.

• Защита электросетей от перегрузок и коротких замыканий с использованием автоматических выключателей и предохранителей.

• Возможность дистанционного управления системой освещения через телеуправление.

Конструкция и особенности

Шкафы ШНО изготавливаются из прочного металлического корпуса с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий. Они могут устанавливаться на фундамент с креплением анкерными болтами или непосредственно на опоры линий электропередач (ЛЭП). Ввод и вывод кабелей обычно располагаются снизу шкафа для удобства монтажа.

Основные конструктивные элементы включают:

• Монтажную панель для установки аппаратуры управления и защитных устройств.

• Вводные аппараты - автоматические выключатели или рубильники с предохранителями.

• Шины заземления (PE) и нулевые изолированные шины (N).

• Панель управления с кнопками для ручного управления.

• Возможность установки трёхфазных счётчиков электроэнергии прямого включения или через трансформаторы тока.

Технические характеристики

• Номинальное напряжение: 380/220В.

• Частота: 50 Гц.

• Номинальный ток шкафа: до 100А.

• Номинальный ток вводных аппаратов: до 100А.

• Номинальный ток отходящих линий: от 6 до 63А.

• Степень защиты корпуса: IP31, IP54, IP65 в зависимости от исполнения.

• Габаритные размеры (примерно): 600×500×220 мм.

• Средний срок службы: около 25 лет.

• Гарантийный срок эксплуатации: 2 года с момента ввода в эксплуатацию.

Преимущества шкафов ШНО

• Обеспечивают надежное и экономичное управление уличным освещением с возможностью автоматизации по уровню освещённости и времени.

• Позволяют снизить энергозатраты за счёт точного регулирования работы осветительных приборов.

• Удобны в эксплуатации благодаря наличию ручного управления и дистанционного телеуправления.

• Надежно защищают электроустановки от аварийных режимов.

• Универсальны в монтаже - могут устанавливаться как на улице, так и внутри помещений, на фундаментах или опорах ЛЭП.

Шкафы наружного освещения ШНО - это эффективное решение для организации управления и защиты систем уличного освещения, обеспечивающее безопасность, долговечность и комфорт эксплуатации в любых климатических условиях.
